    Глава 1. Что это за «зверюга» такая?

    Я часто бываю в рыболовных магазинах и обычно не обращаю внимания на разговоры покупателей друг с другом, но недавно, зайдя в один, случайно услышал достаточно интересную беседу двух заядлых рыбаков.

    Попытаюсь в двух словах передать смысл услышанного.

    Встречаются два товарища, которые не видели друг друга примерно полгода, и один из них рассказывает, что недавно у него был юбилей и ему подарили какой-то прибор, а главное, сказали, что он будет хорошим дополнением к экипировке для рыбалки. Оказалось, что приборчик эхолот, показывает дно водоема, глубину и рыбок разных размеров. Просто фантастика!

    Около получаса владелец эхолота рассказывал, что теперь, куда ни приедешь, везде, как дома: и ямки увидишь, и, где рыба сидит, узнаешь, главное на какой глубине. Говорил, что теперь он не цепляется за коряги и не проводит время впустую, прикармливая не те места, а на своем, местном водоеме, стало все совсем по-другому.

    Должен добавить к рассказанному счастливым обладателям рыболовного чудо-прибора, что эхолоты могут служить не только определителями местонахождения рыбы под водой, но и серьезными путеводителями кораблей, которые показывают мели, рифы и другие препятствия для судна, определяя возможность его дальнейшего движения с учетом не только кратчайшего пути, но и структуры дна.

    Основными производителями эхолотов и рыбопоисковых систем для рыболовов являются такие компании, как Garmin, Humminbird, Eagle, Lowrence, Raytheon, Furuno, Bottomline, и др. Все перечисленные компании имеют своего покупателя и актуальны, потому что задачи производимого ими оборудования абсолютно разные. С моей точки зрения, для рыбалки, во всех ее выражениях, наиболее удачными вариантами является продукция компаний Garmin, Humminbird и Eagle, цены которых начинаются от нескольких сотен долларов за наиболее простейшие модели и заканчиваются тысячами за самые «навороченные».

    Основные категории, на которые делятся эхолоты, градируются но количеству лучей или локационных пучков (с их помощью прибор и определяет местонахождение объектов под водой, и на дисплее эхолота появляется изображение дна и рыбы в разрезе или двухмерном изображении один, два, три или больше. Существуют также эхолоты, которые показывают структуру дна в трехмерном изображении.

    Способы ловли каждый рыбак выбирает для себя сам, и поэтому оборудование надо подбирать в соответствии с задачами, так как, чтобы найти рыбу, достаточно самой простой модели, выбор будет заключаться только в производителе и качестве продукции.

    Мало кто знает, что на самом деле возможности оборудования достаточно велики. Вы даже можете сидеть на берегу, но видеть где, и на каком расстоянии находится рыба, и как к ней лучше подобраться.

    Существуют и совмещенные системы, включающие не только эхолот, но и спутниковую навигационную систему GPS, которая позволяет не просто определить размер и глубину местонахождения рыбы, но и ее точные координаты, а еще важнее запоминает координаты отмеченных вами мест.

    Представьте себе, что вы проплыли вдоль берега и нашли прекрасное место, где сидит рыба, и, судя но рельефу дна, сидит там часто. Вам достаточно лишь нажать кнопку, и немедленно прибор запомнит структуру дна этого места и его точные координаты. Учитывая то, что вся система находится в одном водонепроницаемом корпусе (как, впрочем, и все описанные ранее модели эхолотов), я уверен, она может стать незаменимым или даже основным аксессуаром вашей рыболовной экипировки.

    На сегодняшний день существует очень много разных магазинов и даже и частных фирм, продающих эхолоты или похожее рыбопоисковое оборудование. В общем, но нашим исследованиям, качество продаваемых моделей оценивается как весьма высокое. Единственный момент, на который мы советуем обращать пристальное внимание, это гарантия сроком не менее чем на один год и, разумеется, полное описание на русском языке на все предлагаемые модели.

    Глава 2. Устройство и основные функции эхолота

    Как работает эхолот

    Эхолот, сонар (sonar) — сокращенно от SOund NAvigation and Ranging. Эхолот известен где-то с 40-х годов, технология была разработана во время Второй мировой войны для отслеживания вражеских подводных лодок. В 1957 году компания Lowrance выпустила первый в мире эхолот на транзисторах для спортивной рыбной ловли.

    Эхолот состоит из передатчика, датчика, приемника и экрана. Процесс обнаружения дна (или рыбы) в упрощенном виде выглядит следующим образом: Передатчик выдает электрический импульс, датчик преобразует его в звуковую волну и посылает в воду. (Ее частота такова, что она не ощущается ни человеком, ни рыбой).

    Звуковая волна отражается от объекта (дно, рыба, другие объекты) и возвращается датчику, который преобразует его в электрический сигнал.

    Приемник усиливает этот возвращенный сигнал и посылает его на экран. На экране на прокручивающейся схеме появляется изображение объекта.

    Микропроцессор эхолота рассчитывает расстояние до объекта, используя промежуток времени между отправлением сигнала и получением отраженного сигнала. Процесс повторяется несколько раз в секунду.

    Основные характеристики и функции эхолотов

    Sensitivity (Чувствительность)

    Чувствительность управляет способностью прибора принимать сигналы. Если вы хотите увидеть больше деталей, попробуйте понемногу увеличивать чувствительность. Например, на экране видно слишком много помех. Уменьшив чувствительность, можно уменьшить количество «мусора» и добиться более четких «дуг рыб», если рыба там есть. При изменении чувствительности на экране видна разница в изображении. Уровень чувствительности можно изменить, находясь как в режиме автоматической настройки чувствительности (Auto Sensitivity Mode), так и в режиме ручной настройки чувствительности (Manual Sensitivity Mode). Методы настройки в обоих режимах одинаковы, но результаты слегка отличаются. Способ настройки в автоматическом режиме похож на управление скоростью автомашины с помощью педали газа при включенной системе оптимального (автоматического) регулирования скорости. Вы можете скомандовать машине ехать быстрее, но если вы перестаете давить на педаль газа, система регулирования скорости не позволит машине двигаться медленнее, чем это определено в установках. Автоматический режим позволяет увеличить чувствительность до ста процентов, но уменьшать позволяет только до установленного предела. Это сделано для предотвращения установления слишком низкого уровня чувствительности, при котором невозможно увидеть дно. Когда вы меняете чувствительность в автоматическом режиме, прибор продолжает отслеживать дно, слегка подстраивая чувствительность, но в сторону выбранного вами значения. Ручной режим позволяет увеличить чувствительность до ста процентов (максимум) и уменьшить до нуля (минимум). В зависимости от условий на воде, сигнал ото дна может полностью исчезать при уменьшении чувствительности до пятидесяти процентов и меньше.

    ASP (Advanced Signal Processing)

    Функция ASP — это встроенная система фильтрации помех. Она постоянно анализирует скорость лодки, условия на воде и интерференцию и автоматически обеспечивает лучшую видимость на экране при различных ситуациях. Функция ASP — эффективное средство против «помех». В терминологии эхолотов, «шум» — это любой нежелательный сигнал. Он вызывается электрическими и механическими приборами, такими например как, трюмная помпа, система зажигания двигателя, пузырьки воздуха у поверхности датчика и даже вибрация от приборов. В любом случае «шум» приводит к появлению нежелательных «помарок» на экране. Как правило, есть четыре уровня ASP — OFF (отключено), LOW (низкий), MEDIUM (средний) и HIGH (высокий). Если помехи большие, попробуйте установить высокий уровень ASP. Однако мы рекомендуем все-таки установить источник помех и ликвидировать его. Это лучше, чем работать с высоким уровнем ASP. Бывают случаи, когда нужно отключить функцию фильтрации помех ASP. Это дает вам возможность видеть все поступающие сигналы до того, как они будут обработаны ASP.

    ALARM — предупреждающие сигналы

    Существует три предупреждающих сигнала. Первый из них — РЫБА (FISH ALARM), он раздается, если функция FISH ID определяет сигнал или группу сигналов как рыбу. Второй — сигнал попадания в указанную зону (ZONE ALARM), он раздается, если приходит в зоне, определяемой полоской сигнала предупреждения, обнаруживается объект. Третий — сигнал, предупреждающий о глубине (DEPTH ALARM). У него есть установки отмель (Shallow) и глубина (Deep). Этот сигнал инициируется только сигналами датчика от дна. Он полезен, если нужно следить за якорем или за отмелями при навигации.

    CHART SPEED — скорость обновления экрана

    Скорость отражения сигнала на экране — это скорость прокрутки экрана. ПО умолчанию она устанавливается максимальной: мы рекомендуем использовать такую установку почти при всех условиях. Тем не менее, вы можете попробовать поменять скорость обновления экрана, если лодка стоит на месте или очень медленно дрейфует. Иногда это может улучшить изображение. Если вы стоите на якоре, занимаетесь подледным ловом или ловите с причала, поменяйте скорость обновления до 50%. Если вы стоите на месте, а рыбы проплывают мимо, они изображаются на экране длинными линиями через весь экран. Уменьшение скорости обновления экрана приведет к тому, что рыбы будут изображаться более короткими линиями.

    DEPTH CURSOR — курсор-указатель глубины

    Курсор-указатель глубины — это горизонтальная линия с цифровым окошком с правой стороны экрана, в котором высвечивается глубина, на которой находится курсор. Курсор можно двигать, что позволяет вам определить глубину, на которой находится объект, на который вы указали курсором.

    FasTrack

    Эта функция автоматически преобразует все эхосигналы в короткие горизонтальные линии с правой стороны экрана. Прибор работает в нормальном режиме, линии обновляются с высокой скоростью в соответствие с изменением ситуации под лодкой. Это бывает полезно при подледном лове, при ловле с лодки на якоре. Если лодка не двигается, в обычном режиме эхосигналы отображаются на экране длинными линиями. FasTrack преобразует схему в вертикальную полоску с горизонтальными рисками. Это удобно при ловле рыбы в стационарных условиях.

    FISH ID — «распознаватель» рыбы

    Функция FISH ID объекты, удовлетворяющие некоторым условиям, отождествляет с рыбами. Микрокомпьютер анализирует все сигналы и игнорирует помехи от дна, термоклин, прочие нежелательные сигналы. В большинстве случаев все оставшиеся объекты являются рыбами. Рыбы изображаются символами, а не реальными очертаниями. Есть несколько типов символов рыб, разные для рыб разных размеров. Они показывают относительные размеры объектов. Другими словами, на экране изображается значок-символ маленькой рыбы, если с точки зрения прибора объект — это маленькая рыба, значок-символ средней рыбы, если объект больше, и т.д. Микрокомпьютер — прибор высокой сложности, но он может быть введен в заблуждение. Он не может различить плавающие объекты (черепахи, затопленные предметы, пузырьки воздуха, пр.). Тяжелее всего прибору отличать от рыб отдельные ветки, оторвавшиеся от больших веток. На экране могут возникать обозначения рыб там, где рыбы нет; бывает и наоборот. На иллюстрации видно, как иногда прибор не «видит» рыбу там, где она есть. Значит ли это, что FISH ID неверно работает? Нет, FISH ID — всего лишь один из способов интерпретации сигнала для получения максимума информации о рыбе. Эта и другие функции помогают увидеть то, что под лодкой.

    FISH TRACK — глубина нахождения рыбы

    При включенной функции FISH TRACK прибор автоматически показывает глубину, на которой обнаружена рыба. Эта функция работает только при включенной функции FISH ID. По умолчанию функция FISH TRACK отключена.

    FishReveal — обнаружение рыбы

    Эта функция помогает выделить среди всех сигналов сигналы о рыбах (в отличие от помех, термоклина, водорослей и пр.), используя десять уровней серого тона. При нормальном режиме работы (при отключенной функции FishReveal) самый слабый сигнал изображается черным цветом, и самый сильный — светло-серым. Поскольку все слабые сигналы изображаются черным, очертания рыб показываются «жирным» на белом фоне. Недостаток такой ситуации в том, что все слабые сигналы, как, например, термоклин, также выделяются. Это мешает распознать, где рыбы, а где помехи. Функция FishReveal работает в двух режимах — стандартном (Normal) и инвертированном (Inverted). В режиме Fish-Reveal самый слабый сигнал изображается белым цветом, а самый сильный черным. Все прочие сигналы изображаются оттенками серого в зависимости от их силы. Параметр «серая линия» определяет диапазон цветов от черного до белого. При использовании режима FishReveal мы настоятельно рекомендуем отключить режим AutoSensitivity (автоматическая настройка чувствительности) и задать максимальное значение чувствительности (Sensitivity).

    GRAYLINE — «серая полоса»

    «Серая полоса» позволяет различать сильные и слабые сигналы. Она помечает серым объекты, сигнал от которых сильнее, чем установленный уровень. Это позволяет различать твердое дно от мягкого. Например, мягкое, илистое, заросшее травой дно дает слабый сигнал, который изображается узкой линией, без серого. Твердое дно дает сильный сигнал, который рисуется широкой серой линией. Если у вас есть два объекта одинакового размера, один серого цвета, а другой нет, то сигнал от серого сильнее. Это помогает отличить рыбу от элемента рельефа, водоросли от деревьев. Параметр «Серая линия» можно настроить. Экспериментально подберите для себя оптимальное значение параметра.

    Ping Speed amp; HyperScroll — частота посылаемых импульсов и скорость прокрутки экрана

    Параметр Ping Speed определяет частоту, с которой датчик и передатчик посылают звуковые волны — импульсы в воду. Значение по умолчанию равно 50%. При нормальной скорости лодки этого обычно достаточно для того, чтобы получить отраженный сигнал и обеспечить максимальную скорость прокрутки экрана. Тем не менее, при движении на большой скорости или в случае, когда вы хотите ускорить обновление экрана, можно воспользоваться функцией HyperScroll. При увеличении параметра Ping Speed выше 50% прибор перейдет в режим HyperScroll. Высокая частота импульсов обеспечит более детализированное изображение на экране.

    Скорость прокрутки и обновления экрана будут согласованы с высокой скоростью движения лодки. При работе в режиме «HyperScrol» для оптимальной производительности вам может потребоваться настроить чувствительность вручную. В некоторых случаях повышение частоты приводит к появлению эффекта «второго дна» или «мусора» на экране. В этом случае уменьшайте чувствительность, пока «мусор» не уйдет с экрана.

    При отключении функции «HyperScrol» вы сможете вернуться к исходному уровню чувствительности.

    Глава 3. Как выбрать эхолот

    В жизни каждого рыболова, наверное, рано или поздно наступает момент, когда он задумывается о приобретении эхолота. Я думаю, все согласятся, что он полезен везде и всегда кроме, может быть, случаев, когда человек десятки лет ловит на одном и том же месте, знает дно досконально и не собирается искать другие места.

    Поэтому речь пойдет не о полезности эхолота, а о том, как выбрать подходящий прибор исходя из целей и способа использования, а также из финансовых возможностей.

    Но для начала неплохо, было бы, определиться с понятиями. С моей точки зрения есть шесть критериев оценки эхолота:

    • Мощный передатчик

    • Эффективный преобразователь (излучатель)

    • Высокочувствительный приемник

    • Высококонтрастный экран с высоким разрешением

    • Размер экрана

    • Цена

    Большая мощность передатчика дает вам возможность получать нормальный эхосигнал даже с больших глубин и при плохом состоянии воды. Можно возразить, что у нас больших глубин просто нет, но большая мощность позволяет вам рассмотреть более подробно мелкие детали подводного мира, например, мальков или донную структуру.

    Излучатель должен быть в состоянии с наименьшими потерями преобразовывать мощные электрические импульсы, которые поступают на него от передатчика в звуковые сигналы. А также был бы способен преобразовать любой, самый слабый эхосигнал, вернувшийся к нему из глубины или от крошечного малька в электрический.

    Приемник должен быть в состоянии принимать и усиливать слабые сигналы, разделяя для этого электрические импульсы.

    Экран должен иметь высокое разрешение, т.е. достаточно большое количество пикселей (точек) по вертикали и горизонтали, чтобы была возможность разглядеть на нем очень мелкие и разделить близкорасположенные объекты.

    Высокая контрастность обеспечивает хорошую видимость изображения при попадании на экран прямых лучей солнца, а также четкость изображения.

    Размер экрана важен при ловле с большой лодки (катера). Очевидно, что изображение на большем экране легче разглядеть, особенно, когда находишься на некотором отдалении.

    Цена должна соответствовать возможностям прибора.

    Таким образом, становится очевидным, на что необходимо обращать внимание при покупке эхолота. Остается вопрос: как проверить соответствие этих параметров вашим требованиям.

    Мощность прибора всегда указывается в спецификации прибора, и ее характеристики бывают двух видов: RMS (усредненная) и пиковая. Указывается она в ваттах (не путать с электрическими ваттами!!!). Такая «эхолотная» мощность является для большинства людей величиной абстрактной, но тем не менее позволяет сравнивать разные приборы. Чем выше мощность — тем лучше, но обычно и дороже. На рисунке — наглядное изображение двух приборов с разной мощностью.

    Преобразователь — дело, как и Восток, тонкое. В связи с ограниченностью места, я постараюсь излагать как можно более кратко. Характеристики преобразователя — это частота, на которой он работает, угол (конус) излучения и форма излучателя, от которой зависит прием слабых отраженных сигналов и возможность бесперебойной работы на высокой скорости движения. Частота, на которой работает излучатель, влияет на глубину проникновения сигнала и возможность разделения слабых отраженных сигналов для получения большей детализации. Низкочастотный сигнал имеет большую глубину проникновения, но слабую детализацию и наоборот, высокочастотный сигнал больше подвержен рассеиванию в воде, но обеспечивает более высокую четкость и детализацию.

    200 kHz <-> 50 kHz

    мелководье <-> большие глубины

    узкий угол излучения <-> широкий угол излучения

    лучшее разрешение и разделение объектов <-> меньшее разрешение

    меньшая подверженность шумам <-> больше шумовых помех

    Угол (конус) излучения зависит от конструкции излучателя и может варьироваться в достаточно широких пределах. Измеряется этот угол на основании определения падения мощности излучения по мере удаления от вертикали. Обычно находят точку, в которой мощность излучения падает наполовину (-3db), и измеряют угол между осью, на которой находится эта точка и осью вертикали. Этот угол и является характеристикой ширины охвата конуса. В некоторых случаях мощность в контрольной точке измеряется как 0,1 мощности (-10db).

    Широкий луч позволяет охватить большую площадь дна, однако сигнал больше подвержен рассеиванию и, соответственно может проникать на меньшую глубину. Узкий луч проникает глубже, но с меньшим охватом дна. Кроме того, у узкого луча меньше т.н. «мертвых зон», которые возникают из-за того, что эхолот всегда показывает наименьшую глубину, попавшую в конус излучения. Т.е. если в конус попадает «свал» или бугорок, то эхолот будет «видеть» только то, что находится выше верхнего края бугорка или «свала». Сочетание в одном излучателе двух лучей разного охвата или один луч с изменяемым охватом, несомненно, является преимуществом позволяющим уменьшить размеры «мертвых зон».

    Т.к. для эхосигнала воздух является непреодолимым препятствием, то возникающая при движении на скорости кавитация может существенно ухудшать работу прибора. Но если излучатель имеет хорошо обтекаемую форму, то кавитация возникать не будет, и эхолот будет устойчиво работать даже на высокой скорости движения. Лучше всего зарекомендовали себя излучатели со сферической формой нижней части. Излучатели же с плоской излучающей поверхностью больше подвержены кавитационным помехам.

    Т.к. из упомянутого выше видно, что конус луча не является четко ограниченным, то хороший, с высокой чувствительностью, приемник позволяет принимать отраженные сигналы из большего по ширине конуса, чем указан в спецификации. Такой конус, таким образом, становится шире по мере увеличения чувствительности. Необходимо только помнить, что чем выше чувствительность, тем больше на экране и помех. Выбирать надо стараться прибор, у которого есть возможность настройки чувствительности приемника, в как можно более широком диапазоне.

    Разрешение экрана (выражается в количестве точек матрицы экрана по вертикали и горизонтали) — это характеристика, от которой зависит, насколько расположенные рядом объекты смогут быть различимы на экране. Если взять для примера два экрана, один 128, а другой 240 точек по вертикали, то можно рассчитать, какое минимальное расстояние по вертикали между объектами может быть отражено на экране при глубине, к примеру, в 10 метров. Т.е. мы просто делим глубину в сантиметрах (1000 см) на количество точек по вертикали: Первый экран 1000/ 128=7,8 см; Второй экран 1000/240=4,1 см. Т.е. на первом экране мы сможем увидеть два разных объекта находящихся на расстоянии не менее 7,8 см, а на другом не менее 4,1 см друг от друга либо от дна. В противном случае два объекта будут отображаться, как один, либо объект над дном не будет различим. То же самое и с точками по горизонтали — экран с большим разрешением позволит различить два разных объекта на меньшем расстоянии, а также более четко рисовать «дуги» от рыб.

    Размер экрана играет роль при ловле с большой лодки или катера. Если ловить с небольшой надувной лодки, когда и развернуться-то негде, и аппарат находится в непосредственной близости от глаз, то достаточно и небольшого по размеру экрана. Большой же экран позволяет видеть изображение и на некотором удалении от аппарата, что очень удобно на большой лодке или катере, где можно перемещаться по судну, имея возможность одновременно контролировать показания эхолота. Кроме того, обычно аппараты с большим экраном имеют и больше «наворотов», т.е. настраиваемых функций.

    Понятно, что цена должна зависеть от характеристик и функциональных возможностей аппаратов, но на украинском рынке, к сожалению, очень часто приборы с худшими параметрами стоят дороже, чем превосходящие их по характеристикам. При совпадающих перечисленных выше параметрах предпочтение, конечно, следует отдавать прибору с меньшей ценой, не забывая, однако и о гарантиях поставщика.

    Глава 4. Основные принципы работы эхолота

    История рыбной ловли исчисляется тысячелетиями. Но каждый раз перед рыбаком стоят в сущности одни и те же задачи — как найти рыбу и как заставить ее схватить приманку. Эхолот (он же сонар) не может заставить рыбу сделать поклевку, но зато он в состоянии решить проблему поиска этой рыбы. Вы никогда не поймаете рыбу там где ее нет и сонар компании Lowrance поможет вам сделать этот факт очевидным, в прямом смысле этого слова.

    В конце 50-х годов Карл Лоуренс с сыновьями занялся дайвингом (diwing — подводное плавание), чтобы изучить привычки рыб, наблюдая за ними в их естественной среде. Эти исследования, поддержанные на федеральном уровне, показали, что во внутренних водоемах 90% рыб сосредоточены в 10% водного объема. При изменении внешних условий рыба перемещается в более удобные для себя места. Подводные исследования Лорансов также показали, что для рыбы большое значение имеют: подводная структура (затопленные деревья, водоросли, скалы, затонувшие предметы), температура, течения, солнечное освещение и ветер. Эти и ряд других факторов влияют также и на расположение пищи для них (мальков, водорослей, планктона). Все вместе эти факторы создают условия для частого перемещения рыбных популяций.

    В то время как семья Лоуренсов занималась изучением подводного мира, другие энтузиасты рыбной ловли начали осваивать эхолоты, которые были построены на вакуумных электронных лампах, были, соответственно, очень громоздкими, неудобными и не очень долго работали от больших автомобильных аккумуляторов. Эти сонары вполне удовлетворительно показывали линию дна и большие скопления рыбы, но они еще не могли находить отдельно плывущих рыб. И тогда Лорансы поставили перед собой задачу создать компактный, работающий от небольших батарей сонар, который мог бы видеть в воде каждую рыбку. За этим решением последовали годы исследований, разработок, годы борьбы и просто тяжелого труда, чтобы в результате появился тот привычный нам сонар, который навсегда изменил мир рыбной ловли.

    Началом новой индустрии можно считать 1957 год, когда на рынок спортивной рыбной ловли был выпущен первый сонар на полупроводниковых элементах. В 1959 году фирма Lowrance предложила «Маленький зеленый ящик» («The Little Green Box»), который быстро стал самым популярным сонаром в мире. Полностью построенный на транзисторах, он стал первым успешным эхолотом для спортивной ловли, производился вплоть до 1984 года и за эти годы его выпуск составил около 1 млн. штук.

    С 1957 года был пройден очень длинный путь. От «Маленького зеленого ящика» до последних сонаров и спутниковых навигаторов, с которыми Lowrance остается лидером в мире спортивной рыбной ловли.

    Принцип действия

    Первоначально, во время Второй мировой войны, сонар (эхолот) создавался как средство для борьбы с вражескими подводными лодками. Потом он освоил мирную профессию, но принципиально его схема изменилась мало. Основными узлами сонара являются передатчик, преобразователь (излучатель\приемник), усилитель и экран.

    Вкратце работу сонара можно описать так. Электрический импульс от передатчика превращается преобразователем (который в данный момент работает как излучатель) в звуковую волну, которая распространяется в водной среде. Когда звуковая волна встречает на своем пути какое-либо препятствие, то часть ее отражается и возвращается обратно к преобразователю, который теперь уже работает как приемник.

    Преобразователь превращает отраженную звуковую волну в электрический импульс, который усиливается приемником и выводится на экран. Так как скорость звука в воде постоянна (примерно 1,5 км\сек), то, измеряя время между отправкой сигнала и возвращением отраженного эха, можно определить расстояние до найденного объекта. В течение одной секунды этот процесс повторяется много раз.

    Наиболее часто используемая частота излучения — 192 кГц, но также применяется и частота 50 кГц. Хотя условно эти частоты лежат в звуковом диапазоне (точнее в ультразвуковом диапазоне) они не слышимы ни для человека, ни для рыбы, поэтому вы можете не беспокоиться, что ваш сонар распугает рыбу.

    Как уже было сказано, эхолот отправляет и получает сигналы, а затем «распечатывает» эхосигнал на экране. Поскольку в одну секунду этот процесс повторяется многократно, то на экране появляется практически непрерывная линия, показывающая профиль дна под движущейся лодкой. Глубину до дна или, например, до плывущей рыбы, сонар легко рассчитывает, исходя из известной скорости звука в воде и измеренного им времени прохождения сигнала до препятствия и обратно.

    Характеристики сонаров

    Чтобы считаться хорошим, сонар должен иметь:

    • передатчик большой мощности

    • эффективный преобразователь

    • чувствительный приемник

    • экран с высоким разрешением и контрастностью

    Это называется общим требованием к системе. Все части системы должны быть спроектированы для совместной работы при любых погодных условиях и при любых температурах.

    Большая мощность передатчика гарантирует вам возможность получения нормального эхосигнала даже с больших глубин и при плохом состоянии воды. Еще она позволяет вам рассмотреть мелкие детали подводного мира, например, мальков или донную структуру.

    Приемнику приходится работать с сигналами в очень широком диапазоне уровней.

    Он должен подавлять сигналы очень большой амплитуды во время работы передатчика и усиливать очень слабые электрические сигналы, которые возникают, когда возвращающийся эхосигнал достигает преобразователя.

    Он также должен обеспечивать четкую видимость на экране близкорасположенных целей, разделяя для этого электрические импульсы.

    Экран должен иметь высокое разрешение, т.е. достаточное количество пикселей по вертикали, а также обладать высокой контрастностью, чтобы все детали на экране были видны четко и ясно. Это позволяет разглядеть на экране дугообразные эхосигналы от рыб и разные мелкие объекты, расположенные под водой.

    Рабочая частота эхолотов

    Большинство сонаров (эхолотов) компании Lowrance и фирмы Eagle работают сегодня на частоте 192 кГц и лишь некоторые используют частоту 50 кГц.

    У каждой из этих частот есть свои плюсы и минусы, но для большинства случаев применения как в пресной так и соленой воде частота 192 кГц дает лучшие результаты. На этой частоте лучше видны мелкие детали, с ней сонар лучше работает на мелководье и в движении на скорости и, как правило, с ней на экране получается меньше «шума» и нежелательных эхосигналов. На частоте 192 кГц достигается лучшее разрешение, т.е. если две рыбины находятся близко друг от друга, то на экране они в этом случае будут видны как два отдельных объекта, а не как одно пятно.

    В то же время есть ситуации, когда лучше использовать частоту 50 кГц. Так например, излучение сонара, работающего на частоте 50 кГц (при тех же условиях и при той же мощности), способно проникать на большую глубину, чем излучение на частоте 192 кГц. Это связано с различной способностью воды поглощать звуковую энергию, имеющую разные частоты.

    Коэффициент поглощения для более высоких частот больше, чем для низких. Поэтому частота 50 кГц в основном используется в глубоководных морских условиях.

    Угол расходимости звуковых волн при использовании частоты 50 кГц больше, чем у излучателей, работающих на частоте 192 кГц. Широкий угол обзора очень полезен при движении судна на мелководье, изобилующем большим количеством подводных скал и рифов.

    Fishfinder: прошлое, настоящее, будущее…

    …Но, пожалуй, самое главное для рыбака — рыба. Где она в настоящее время находится? В какую сторону движется? На эти вопросы трудно ответить даже самому искушенному рыбаку. А тем более, если вы не прожили рядом с водоемом всю жизнь, а выехали на выходные или провести часть отпуска. Наверное, всегда трудно признать что ловил дескать ловил, но…

    Поэтому главным героем нашего сегодняшнего рассказа будет Fishfinder эхолот, прибор для поиска рыбы.

    Прошли времена когда, выходя на воду, рыбак полагался только на свои знания и опыт. Современные электронные средства готовы представить практически всю необходимую информацию о координатах положения лодки, пройденном пути и расстоянии до берега или лагеря, глубине и структуре дна, расположении ям и мелей.

    Одна из самых первых выполняемых прибором функций является определение глубины. Возможно, многие скептики скажут, что глубину можно измерить и с помощью шеста, если глубина небольшая или с помощью свинцового груза на веревке. Можно, безусловно, и так. Но как быть, если лодка небольшая, например надувная, и помимо определения глубины рыбаку нужно еще и заниматься управлением двигателем или еще какими другими необходимыми делами? А если рядом с местом касания шеста и находилась именно та яма, где стояла рыба, а лодка с рыбаком прошла мимо? Ответить на эти вопросы, пожалуй, бывает труднее, чем что-либо сделать на практике.

    Второй важной функцией эхолота является определение структуры дна. Можно опять же использовать шест и по количеству оставшейся на нем грязи или тины также определять структуру дна. А если дно покрыто редким топляком, а вы собираетесь использовать любимый воблер. Вопрос тоже не праздный и опять же не единственный. Можно задать еще. А если к шесту ничего не прилипло, то дно скалистое или песчаное?

    Попытки произвести точные измерения глубины были начаты более ста лет назад в 1870 году лордом Кельвином. В 1909 году американские инженеры обнаружили, что акустический импульс можно прослушать через гидрофоны. Скорость распространения звука в воде была уже известна, поэтому рассчитать текущую глубину не представляло никаких проблем. Тогда же появилось и первое графическое устройство, записывающее показания гидрофона. В 1930 году Британское Адмиралтейство предоставило военным гидрофон модели 752, конструкция которого уже имела приемник и передатчик сигнала в одном корпусе. Отраженный от дна сигнал преобразовывался в электрические импульсы, амплитуда которых записывалась на бумаге. Внимание военных к новому прибору побудило Адмиралтейство продолжать финансирование данных разработок и, в 1937 был изготовлен гидрофон 753 модели, который имел вращающийся барабан, на который производилась запись глубин по мере движения судна.

    Дальнейшее совершенствование блока вывода информации позволило получить более детальные картинки структуры дна. И хотя весь аппарат имел размеры небольшого шкафа, на картинке уже можно было различить ил и скалистое дно.

    В конце тридцатых годов во время испытаний нового прибора MS3 на норвежском судне во время лова рыбы исследователи обнаружили, что прибор регистрирует объекты, находящиеся гораздо выше морского дна. Дальнейшее совершенствование прибора позволило практически безошибочно определять скопления сельди. Именно тогда, более шестидесяти лет назад, эхолоты впервые стали использоваться рыбаками, пока только для промышленного лова. Одиночную рыбу те приборы определить не могли, а стоили весьма дорого, об установке такого прибора на любительское рыболовное судно никто и не помышлял.

    Послевоенные годы ознаменовались появлением целого ряда эхолотов уже имевших цифровую шкалу-глубиномер и, значительно усовершенствованный графопостроитель. Освободившись от военного бремени, американские компании Raytheon и Lowrance представили на рынок новинку приборы для поиска рыбы Apelco и Eagle с электронно-лучевой трубкой. «Эхолот-телевизор» сразу же получил широкое распространение благодаря великолепной картинке и способности производить детализацию структуры дна. Несколько позже в конкуренцию с ними вступили японские Furuno и Koden. Однако, даже такой громадный шаг вперед не освободил рыболовную шхуну от специалиста, обладающего знаниями и опытом по интерпретации картинки на экране, т.к. изображение рыбы на экране практически не отличалось от иного объекта, находящегося между дном и поверхностью. Справедливости ради необходимо отметить, что японские эхолоты с электронно-лучевой трубкой, значительно усовершенствованные, широко используются в крупнотоннажном рыболовном флоте разных стран и сейчас.

    Эхолоты поколения шестидесятых уже имели размеры не более чем коробка от ботинок, были свободны от большинства ошибок и искажений, которыми были богаты их прародители. Однако, наш рыболов-любитель, по-прежнему одиноко сидел на берегу или в лодке и полагался только на свои знания и опыт.

    Появление микропроцессоров принесло дальнейший толчок в развитии эхолотов. В начале 80-х годов компания Lowrance представила на рынок новую модель X15. Приемлемая цена и высокие потребительские качества отвечали большинству требований рыбаков-любителей, что и сделало эту модель весьма популярной на американском рынке.

    Дальнейшее снижение цен на жидкокристаллические мониторы привело к разделению приборов для поиска рыбы на два класса: цветные с электронно-лучевой трубкой и черно-белые с LCD монитором.

    Apelco XCD600 от корпорации Raytheon, был одним из первых черно-белых мониторов появившихся на рынке. Уже тогда прибор имел функцию ZOOM режим увеличения придонной поверхности, что вместе с потрясающе минимальными размерами и определило значительный успех этой модели. С небольшим разрывом Lowrance (X35), Furuno (LS6000), Humminbird (LCR400) также представили рыбакам свои новые модели с LCD экраном. В конце 80-х годов Humminbird одним из первых разработал также модель TCR с цветным жидкокристаллическим экраном. Однако, значительная цена и небольшой размер монитора не позволили этой модели занять достойное место на рынке. Новая гамма приборов имела небольшие размеры, что позволяло легко устанавливать эхолот даже на небольшую надувную лодку, для эксплуатации не требовалось дополнительной специальной подготовки, и наверное самое главное приборы показывали на экране реальную рыбу. В начале девяностых конкуренция между производителями эхолотов вспыхнула с новой силой. Производитель цветных эхолотов Koden и Furuno представили своим потенциальным пользователям приборы с восьмицветным монитором. Цветовая гамма на экране теперь позволяла пользователю сделать определенные выводы о плотности грунта или растительности на дне. Каждый цвет на экране теперь обозначал свою плотность. Специалисты Koden разработали прибор для поиска рыбы с дополнительным датчиком-пилотом. Теперь стационарный излучать находящийся на судне служил для поиска рыбы, а датчик-пилот закреплялся на невод и служил для отображения информации о попавшей туда рыбе. Дополнительным аргументом служил также и тот факт, что изображение на экране жидкокристаллического монитора более чувствительно к различным углам попадания солнечных лучей.

    Ответным ходом производителей эхолотов с LCD монитором стало появление нового ряда приборов с полностью герметичным корпусом и экраном, имеющим четыре грации серого. Это стало серьезной причиной в пользу выбора рыбаками именно эхолота с жидкокристаллическим монитором. Ведь действительно эхолот с электронно-лучевой трубкой имеет вентиляционные отверстия, и устанавливать его на открытое судно было бы, прямо скажем, рискованно, особенно при существующей между моделями с различными экранами разнице в цене в 5-10 раз. Тем более, что новые модели приборов для поиска рыбы теперь также стали способны показывать структуру дна. Добавление в конструкцию многих моделей еще и экрана спутниковой навигации также способствовало увеличению спроса на приборы с LCD экраном.

    Глава 5. Как установить эхолот на моторном судне

    С каждым днем растет количество эхолотов у обладателей разнообразных плавсредств. Вместе с ростом продаж растет и количество вопросов и жалоб на некорректную работу приборов, хотя сами приборы в этом, как правило, не виноваты. Прибор может работать некорректно только в двух случаях: если он не исправен и если его излучатель неправильно установлен. Третьего не дано. Так как вопрос неисправности решается гарантийными обязательствами, то говорить будем о правильности установки излучателя на лодку. Особенно это касается быстроходных лодок с мощными двигателями.

    Кавитация

    Кавитация (от лат. cavitas — пустота), образование в жидкости полостей (кавитационных пузырьков, или каверн), заполненных газом, паром или их смесью. Кавитация возникает в результате местного понижения давления в жидкости, которое может происходить либо при увеличении ее скорости (гидродинамическая кавитация), либо при прохождении акустической волны большой интенсивности во время полупериода разрежения (акустическая кавитация). Перемещаясь с потоком в область с более высоким давлением или во время полупериода сжатия, кавитационный пузырек захлопывается, излучая при этом ударную волну. Кавитация разрушает поверхность гребных винтов, гидротурбин, акустических излучателей и др.

    Главный враг эхолота — это кавитация, возникающая при движении. Обычно излучатель эхолота крепится на транце лодки и пузырьки воздуха, движущиеся вдоль поверхности днища, очень сильно рассеивают и поглощают ультразвук, в результате чего эхолот «теряет» дно и «слепнет». У разных моделей это выражается по-разному: цифры глубины мигают, цифры пропадают, эхолот показывает несуществующие глубины и т.д. В любом случае это неприятно, а виновата в этом только неправильная установка излучателя. Если такое случилось с вами, то попробуйте дотянуться до датчика и ладонью провести по его нижней поверхности. Если прибор заработал, то виноваты те самые крошечные пузырьки воздуха.

    Дело в том, что разные корпуса дают разную кавитацию, и панацеи здесь нет, есть только специалист, который хорошо понимает, в каком месте лучше ставить излучатель. К глубокому сожалению таких специалистов единицы и они не в состоянии помочь всем. Выход, однако, можно найти. Можно излучатель крепить таким образом, чтобы его можно было перемещать по высоте, а можно перед тем как крепить излучатель намертво создать временное крепление и опытным путем установить, где его лучше закрепить. В любом случае необходимо очень серьезно отнестись к установке излучателя, ибо переделывать всегда хуже, чем делать заново.

    Как правильно установить эхолот

    Кроме места установки, необходимо следить и за его положением в горизонтальной плоскости, т. к. это тоже влияет, как на бесперебойную работу, так и на достоверность выдаваемой информации.

    На этом рисунке показано, как крепится датчик «в идеале», но иногда приходится искать более подходящее место или глубину его погружения.

    Датчик должен быть строго горизонтален поверхности воды, но не всегда положение всей лодки будет одинаковым при движении с разной скоростью. Следовательно нужно определить положение лодки на тихом ходу и на глиссере, и устанавливать излучатель, чтобы его положение было наиболее близким к горизонтальному в этих положениях.

    Cамое плохое положение датчика, кавитация будет создаваться и самим датчиком. Некорректная работа эхолота — гарантирована.

    При таком положении датчика данные о глубине будут искажены.

    Идеальное положение датчика.

    В любом случае, чем глубже будет опущен излучатель, тем лучше. Однако, следует учитывать, что при более глубоком положении эхолота, он будет создавать большее сопротивление при передвижении.

    На лодках с пластиковыми корпусами излучатель можно ставить изнутри лодки, как это показано на рисунке:

    При обнаружении некорректной работы прибора не спешите сразу нести его продавцу. Попытайтесь сначала понять причину. Самый простой способ — остановить лодку, рукой протереть нижнюю поверхность излучателя, выключить и снова включить прибор. В 99% случаев прибор снова заработает. Затем можно начать движение и отследить момент начала сбоя.

    Ничего сложного в этом нет, надо просто уделить установке больше внимания.

    Загадка INTERPHASE

    Разумеется, смотреть вперед лучше, чем смотреть себе под ноги, поэтому специалисты «Interphase» создали эхолот, который позволяет видеть сквозь воду не только под днищем судна, но и впереди по курсу. Благодаря этому можно избежать столкновения со скалами и рифами, найти судоходный канал на мелководье, рассмотреть структуру берегового склона, избежать посадки на мель, увидеть рыбу прежде, чем она увидит вас.

    «Interphase» — имя, за прошедшие 14 лет, получившее известность благодаря своим революционным изобретениям, среди которых: портативный навигатор Loran C, карманный навигатор GPS с графическим экраном (создан по заказу Rockwell Int.), эхолот-рыбоискатель с разделенным экраном, двухчастотные головки излучателей эхолотов, и, в довершение ко всему — технология фазированной звуколокации.

    «Interphase» является обладателем престижной награды «За вклад в мореходство», которая присуждена корпорации за уникальную разработку — создание эхолота, работающего с фазированным эхо-сигналом.

    Фазированный эхолот мгновенно сделал морально устаревшими все другие эхолоты.

    Технология фазированного сигнала

    По словам представителей компании, основой всей технологии является довольно сложная интерпретация того, что может быть названо «волновым пучком». В конструкцию излучателя фазированного сигнала включены несколько тщательно изготовленных пьезокерамических пластинок, которые могут излучать зондирующие импульсы с разными параметрами и в заданное время, то есть с управляемыми фазами или разностями фаз (фазовыми сдвигами) волн. Фазирование позволяет, например, формировать необходимую диаграмму направленности зондирующего луча, управлять ее положением и формой. Составной фазирующий излучатель не требует перенаправления, чтобы ориентировать направление зондирующего импульса. Все просто и надежно.

    Cканирование вниз

    Наиболее привычный и понятный морякам способ сканирования водной толщи. Его технология является ненужной для владельца фазирующих эхолотов, однако, привычка к старому — мостик к будущему. Тысячи моряков используют эхолоты с вертикальным сканирующим лучом. И такой дополнительной функцией оснащены все эхолоты «Interphase».

    Горизонтальное сканирование

    Дает возможность видеть все перед собой по курсу движения судна и по бортам. Фазированный луч можно направить вперед по курсу судна или на один борт, или обозревать все пространство с левого до правого борта на 90°. В сканирующий луч попадет все в плоскости, направленной от излучателя примерно на 20° вниз и вперед. О пользе такого сканирования и говорить не приходится, особенно, если курс судна проложен среди рифов или вблизи мелководных зон. К недостаткам метода можно отнести трудность интерпретации результатов горизонтального сканирования.

    Вертикальное сканирование

    Дает возможность видеть все перед собой по курсу движения судна. В сканирующий луч попадет все, что находится впереди судна между поверхностью воды и вертикалью в луче шириной 12°. Некоторые технические подробности:

    • Дальность горизонтального сканирования превышает глубину под днищем судна в 3 раза

    • В условиях скалистого дна дальность устойчивого приема отраженных сигналов растет

    • Ширина зондирующего луча около 12°

    • Устойчивая работа эхолота гарантируется на скоростях судна до 60 узлов

    Компактность и эффективность

    Все компактные эхолоты, выпускаемые «Interphase», обладают функциями фазирования зондирующего сигнала. Компактные, надежные и информативные, в каждом из эхолотов «Interphase» простота возможностей совпадает с простотой интерпретации изображения на экране, например, как у модели OUTLOOK. Модель TWINSCOPE самая мощная из компактных эхолотов «Interphase». Она обладает наиболее широкими возможностями зондирования водной толщи в вертикальной и горизонтальной плоскостях.

    Совершенство — это отсутствие излишеств

    Зачем создавать внутри эхолота компьютер для обработки данных? Новейшие фазированные эхолоты «Interphase» моделей «PC/View» и «PC/180» подключаются к персональным компьютерам и используют их возможности. У эхолотов нет экрана, потому что на цветном SVGA-экране компьютера можно будет увидеть всю водную толщу, причем обрабатывать данные могут самые мощные процессоры. Это еще один рывок «Interphase»!

    Картография — важнейшая из наук

    В своих картографах-графопостроителях «Chart Master» инженеры «Interphase» достигли небывалого совершенства в том, с чего сами и начинали — в навигаторах GPS. Только это не карманные подслеповатые пеналы, а полнофункциональные навигационные компьютеры с монохромными или VGA-TFT экранами. Недоступная в компьютерах, простота управления в картографах «Chart Master» сравнима только с великолепным качеством навигационной информации на их компьютерных экранах. Совершенство, как это обычно бывает, состоит в простоте решения: картографы «Chart Master» не рисуют сами карты на экране, а берут их с картриджей. Сейчас имеются картриджи практически для любой части света и самых разных масштабов (в том числе для России и Украины). Так что свой путь на экране картографа «Interphase» вы можете увидеть на фоне самых совершенных из существующих в природе изображений земной поверхности!

    «Interphase» — коллектив инженеров и исследователей науки, работающий над перенесением новейших военных технологий в сферу гражданского применения. Зарабатывая деньги для Министерства обороны США, «Interphase» приоткрывает перед нами завесу технологий будущего. Удачные новинки могут создать и другие компании, однако коллектив «Interphase» год за годом доказывает свое умение в совершенствовании.

    Глава 6. HUMMINBIRD MATRIX 47 3D

    Трехмерный 6-ти лучевой эхолот серии Matrix с дисплеем высокого разрешения, наследник популярной модели Humminbird Wide 3D Paramount. Matrix 47 3D отображает структуру дна в трехмерном виде, позволяя вам полностью контролировать ситуацию под водой.

    Matrix это уже не просто эхолоты — это совершенные рыбопоисковые системы!

    Характеристики:

    • Большой обзор дна (53°), отображаемый в трехмерном виде (3D) с тенями;

    • Возможность поворота трехмерного изображения;

    • Излучатель эхолота Matrix 47 3D использует 6 лучей шириной 16 градусов (всего 11 перекрывающихся лучей);

    • Эхолот совместим с датчиками-излучателями предшествующих моделей Wide 3D Vision, 3D Vista и Wide 3D Paramount;

    • Функция паузы, позволяет «заморозить» двухмерное (2D) изображение, для более подробного изучения;

    • Технология распознавания эхосигналов Sonar Echo Enhancement Technology позволяет различать вашу приманку на глубине до 12 метров и рыбу размерами от 6,5 см на экране эхолота;

    • Настройка скорости отображения информации на экране;

    • Настройка на пресную/соленую воду для работы в любых условиях;

    • Полная водонепроницаемость, плавает в воде;

    • Режимы увеличения Zoom: 2х, 4х, 6х, 8x совмещенный;

    • Датчик «Accelerated Real Time Sonar», передающий информацию до 40 раз в секунду;

    • Возможность записи маршрута, пройденного пути, а также определение средней скорости при подключения датчика скорости (приобретается отдельно);

    • Возможность подключения к компьютеру для сохранения путевых точек и обновления внутреннего ПО;

    • Возможность выбора режима отображения дна: WhiteLine, Clear Edge Inverse Grayscale, Bottom Black или Structure ID;

    • Высококонтрастный дисплей с подсветкой для ночной ловли;

    • Быстро отсоединяющийся крепеж;

    • Удобное меню с быстрой навигацией;

    • Быстрый старт с распознаванием датчика-излучателя (трансдьюсера);

    • Система идентификации рыб ID+;

    • Запоминание настроек в памяти эхолота;

    • Звуковой сигнал на обнаружение рыбы (Fish Alarm);

    • Звуковой сигнал на достижение заданной глубины (Depth Alarm);

    • Сигнализация уровня заряда батарей (Battery Alarm).

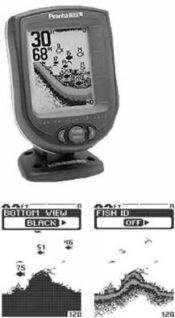

    Глава 7. HUMMINBIRD PiranhaMAX 15

    Эхолот от компании Humminbird. Этот эхолот обладает двухлуче-вым излучателем, что позволяет видеть большую поверхность дна, а значит находить большее количество рыбы.

    Все эхолоты серии Piranha обладают характерными для Hummin-bird функциями, такими как Fish ID + (определение размера рыбы), Structure ID (отображение структуры дна), Zoom (увеличение), Bottom Black View (дно отображается как черная полоса). Эхолоты Humminbird Piranha имеют отличный LCD дисплей с подсветкой и высоким разрешением, а также прочный водонепроницаемый корпус. Также эти эхолоты выдают сигнал при достижении заданной глубины и обнаружении рыбы.

    PiranhaMAX — это отличный выбор для рыбаков, только знакомящихся со всеми преимуществами рыбной ловли с эхолотом.

    Глава 8. HUMMINBIRD SmartCast RF10

    Технология Smartcast — это революция в рыбной ловле с эхолотом. Если раньше для работы с эхолотом с берега или гребной лодки приходилось применять различные ухищрения и эхолоты в основном использовались для ловли с моторного судна, то теперь эта проблема осталась в прошлом!

    Специалисты Humminbird разработали беспроводной датчик-поплавок RF 40, который в паре с новым эхолотом RF 10 образует идеальную систему для ловли с берега. Достаточно прикрепить RF 40 к леске и забросить в воду и ваш эхолот покажет вам все что происходит на глубине. С помощью дополнительного датчика RF 40 «B» вы сможете увеличить зону обзора.

    В конструкции датчиков Smartcast применена уникальная технология WetSwitch, — на корпусе датчика расположены 2 контакта, которые при опускании датчика в воду замыкаются, и датчик начинает работать. Это позволяет значительно увеличить срок службы батарей.

    Принцип работы

    В движении: после заброса медленно и плавно подматывайте леску — и видите структуру дна и объекты в зоне, над которой плывет датчик, как если бы сами плыли там на лодке.

    Стационарно: после заброса оставьте датчик как поплавок. На экране будет постоянное отображение одной и той же зоны дна, но вы сможете наблюдать за прикормленной зоной.

    Глава 9. Humminbird Fishfinder 515

    Fishfinder 515 — первый прибор в новой линейке Fishfinder's от Humminbird. В этих приборах используются новый тип датчиков — «Accelerated Real Time Sonar», передающий информацию до 40 раз в секунду, что позволяет получить более четкое изображение при движении на больших скоростях.

    Глава 10. HUMMINBIRD MATRIX 10

    Самый первый и простой однолучевой эхолот в новой серии эхолотов Matrix от Humminbird, с возможностью подключения датчиков SmartCast.

    Все эхолоты серии MATRIX обладают функциями Whiteline, Bottom Black, Structure ID, сигнализацией обнаружения рыбы и достижения заданной глубины, а кроме того имеют встроенный датчик температуры поверхности воды и возможность подключения датчика скорости. Функция Zoom позволяет увеличивать изображение в 2, 4, 6 и даже 8 раз! Новейшие датчики Matrix позволяют эффективно работать с эхолотом на скорости до 100 км/ч.

    Глава 11. BOTTOM LINE Fishin' Buddy 1200

    Где бы вы не рыбачили — на озерах, водохранилищах, реках или других водных потоках — вы никогда еще не имели помощника, способного обнаружить рыбу так легко и быстро, как это делает эхолот Fishin' Buddy Bottom Line. Проходите ли вы большие расстояния, чтобы рыбачить в удаленных местах или только сотню ярдов от пристани, этот автономный эхолот для поиска рыбы всегда путешествует вместе с вами. Он действительно портативный, так как его вес не превышает 2,3 кг, а продолжительность работы — до 40 часов от 3-х батареек типа «С».

    Вам не нужно иметь рыболовный траулер для ловли крупных или глубоководных рыб. Фактически, вам совсем не нужно судно. Специальная струбцина позволяет установить эхолот на любой пристани или на лодках любого типа — каноэ, джонках, понтонах, шлюпках и даже на надувной лодке.

    Поскольку Fishin' Buddy имеет и локатор бокового обзора Sidefin-der, и локатор вертикального обзора, вы можете вести поиск рыбы в двух направлениях — на глубине и в стороне от судна. Большинству рыбаков доподлинно известно, что вся рыба как раз и обитает в стороне, а с Fishin' Buddy вы сможете найти рыбу, везде, где пожелаете и в любое время, когда пожелаете. Это лучший помощник рыбака, который у вас когда-либо будет.

    • Режим разделенного экрана позволяет одновременно просматривать информацию, поставляемую датчиками вертикального и бокового обзоров;

    • Работает до 40 часов от 3-х батареек типа «С»;

    • Является полностью автономным и портативным, его вес составляет всего 2,3 кг;

    • Имеет совершенно новый дисплей Supertwist с разрешением 128 пикселов (по вертикали) и 64 пикселов (по горизонтали);

    • Специальный кронштейн-струбцина позволяет монтировать эхолот фактически, где угодно (на судне, причале, надувной лодке и т.д.);

    • Выдвижной стержень регулируемой длины облегчает транспортировку и хранение эхолота.

    Глава 12. BOTTOM LINE Tournament Leader 1100

    Самая доступная модель из всей линейки эхолотов Tournament Leader.

    Строгий дизайн компактного корпуса в сочетании с характеристиками сравнимыми с характеристиками старших моделей заставляет многих любителей рыбалки остановить свой выбор именно на этой модели.

    Глава 13. INTERPHASE TWINSCOPE COLOR TM

    Новинка от Interphase! Популярная у яхтсменов модель эхолота Twinscope теперь с цветным (16 цветов) экраном, которым можно пользоваться даже при ярком солнце. Комплектуется датчиком на транец.

    Глава 14. INTERPHASE OUTLOOK TM

    Экономичный локатор переднего вертикального обзора.

    Как и популярная модель Probe, новый локатор Interphase Outlook сканирует подводное пространство от поверхности до дна в вертикальной плоскости лучом, направленным вперед по ходу судна.

    Этот прибор разработан для пользователей, которым необходима способность сканировать пространство перед судна, но не требуются многочисленные изощренные функции, присущие модели Probe, например, вычерчивание следа пройденного пути или показания скорости и температуры.

    • Сканирует пространство на расстоянии до 600 футов (180 метров) вперед по ходу судна

    • Максимальная глубина вертикального обзора составляет 400 футов (120 метров)

    • Доступен режим полиэкрана

    • Обладает энергонезависимой памятью для сохранения всех настроек при отключении питания

    • Позволяет получать предупреждение о мелководье.

    Глава 14. INTERPHASE TWINSCOPE TM

    Объединяет в себе все возможности моделей Probe и Sea Scout.

    Модель Interphase Twinscope объединяет в себе все возможности локатора вертикального сканирования Probe и прибора горизонтального сканирования Sea Scout, что делает эту модель одной из лучших в области подводной навигации и поиска рыбы.

    • Сканирование выполняется в вертикальной плоскости на расстоянии до 1200 футов (360 м) вперед по направлению движения судна

    • Сканирование выполняется в горизонтальной плоскости на расстоянии до 1200 футов (360 м) вперед по направлению движения судна

    • Эхолот с вертикальным обзором (глубиномер) имеет диапазон работы от 0 до 800 футов (0-240 метров)

    • Оснащен интерфейсом для передачи NMEA-данных

    • Располагает возможностью определения скорости судна и температуры воды

    • Позволяет масштабировать изображение и работать в режиме трассировки дна.

    Глава 15. FF2112

    Дистанционный датчик RF40A — замена основного датчика, поставляемого в комплекте с беспроводными эхолотами Humminbird серии SmartCast.

    Просто настройте ваш эхолот на канал «A» и начинайте рыбачить. Если вы хотите использовать еще один радиодатчик рядом с первым, приобретите дистанционный датчик RF40B для канала «B».

    Особенности RF40:

    • Широкий угол охвата луча датчика — 90 градусов

    • Полная водонепроницаемость

    • Время непрерывной работы на воде: 400 часов

    • Технология Wet Switch, продлевающая время службы батарей, отключая питание, если датчик не находится в воде

    • Максимальная глубина: 33 м

    • Рабочая частота: 115 кГц

    Глава 16. Raymarine DS500x

    Цифровой рыбопоисковый эхолот с цветным экраном и патентованной технологией HDFI (High Definition Fish Imaging Technology).

    • Цветной, яркий, хорошо читаемый на Солнце экран, разрешение 320 x 240 пикселей (ВxГ), размер 101 x 75 мм, диагональ 5 дюймов.

    • Двухлучевой трансдьюсер — 16°/65°, 200/50 кГц.

    • Мощность излучения 500 Вт (средняя), максимальная глубина 600 м.

    • Возможность подключения GPS приемника.

    • Датчики температуры и скорости встроены в основной датчик.

    • Возможность подключения персонального компьютера (ПК) или ноутбука.

    • Отличная защита от воздействия воды — стандарт IPX7.

    • Особенности всех эхолотов Raymarine серии A.

    • Полностью автоматическая цифровая технология HDFI, подстраивающая более 220 параметров эхолота в секунду.

    • Отображение текущего угла и размера накрываемого пятна на дне.

    • Отображение скорости, температуры воду, напряжения питания, параметров пути.

    • Отображение навигационных данных: координаты, азимут, дистанция до точки, SOG, COG, TTG и время (необходимо подключение GPS приемника с данными NMEA 0183).

    • Отображение графика изменения температуры.

    • Три уровня увеличения изображения — 2x, 3x и 4x, полный и разделенный экраны, автоматическая и ручная регулировка увеличения.

    • Патентованный цифровой HDFI ресивер Raymarine.

    • Меню на русском языке.

    • Подсветка экрана и кнопок для ночной рыбалки.

    Глава 17. Эхолоты с горизонтальным лучом

    FLS Silver, FLS Gold и FLS II

    Серия эхолотов FLS явилась результатом долгих испытаний на море, а также многочисленных опросов пользователей, проведенных специалистами фирмы Echopilot. Все модели FLS — это полнофункциональные эхолоты с горизонтальным лучом, предназначенные для тех судоводителей, кому необходимы высокая эффективность и простота эксплуатации.

    Немало усилий было потрачено также на выбор дисплея. Разработчики сравнивали самосветящиеся образцы с отражательными, системы с подсветкой на холодном катоде и электролюминисцентные модели.

    В результате был создан такой дисплей, который дает отличное изображение как на ярком солнечном свете, так и в темноте, а также (добиться этого было особенно трудно) показывает превосходные результаты в сумерках. При этом экран имеет максимально возможный размер по отношению к корпусу.

    Зона просмотра выбирается при помощи всего двух кнопок-стрелок. Минимальный размер зоны (обеспечивающий максимальное разрешение) составляет 20 м вперед и 10 м в глубину. Максимальный размер — 150 м вперед и 75 м в глубину (для модели FLS II — 200 м и 100 м, соответственно). Между этими крайними установками имеется еще четыре промежуточных (у модели FLS II — пять).

    Пользователи предыдущих моделей эхолотов с горизонтальным лучом часто сетовали на отсутствие цифрового значения глубины на экране. Теперь этот недостаток исправлен, причем без добавления в систему дополнительного стандартного датчика с вертикальным лучом. Значение глубины рассчитывается программно путем усреднения данных, отображаемых в левой трети дисплея (фактически, большая часть этой области оказывается непосредственно под носом судна), и выводится на экран в виде числового показателя в метрах или футах.

    Приборы также могут отображать значение скорости и пройденного пути. Для этого надо приобрести дополнительный комплект, куда входят датчик-вертушка и крепежный набор. У многих стандартных эхолотов предупредительная сигнализация — не более чем рекламный трюк. Как правило, она срабатывает уже после того, как судно вошло в опасную зону. В отличие от них, система Echopilot может подавать предупреждение при появлении препятствия на глубине 2,4, 6 или 8 м под датчиком или на расстоянии до 150 впереди от него. Включение сигнализации происходит при загорании на экране определенного количества пикселей выше пороговой линии. Сигнализация работает также и на репитере, если он установлен (К модели FLS II можно подключить не только репитер, но и дополнительный дисплей с полноценным управлением.).

    Монтаж электронных приборов на судне обычно представляет немалые трудности, поэтому разработчики серии FLS по возможности постарались упростить эту задачу для пользователей. Передняя панель приборов имеет полную защиту от брызг, а по периметру корпуса моделей FLS Silver и FLS Golg проходит фланец шириной 6 мм, специально предназначенный для крепления дисплея на приборной панели. Дисплеи этих моделей можно устанавливать не только с наружной, но и с внутренней стороны панели.

    Дисплей модели FLS II крепится либо с наружной стороны приборной панели, либо на специальном шарнирном кронштейне (приобретается отдельно).

    Дисплей модели FLS Gold может отображать навигационные данные, включая полную информацию о точках пути, получаемые от практически любого GPS-приемника. Эти данные можно просматривать как отдельно, так и одновременно с изображением подводного пространства. FLS Gold поддерживает также ставший международным стандартом интерфейс NMEA 0183, который позволяет осуществлять обмен данными с другим навигационным оборудованием.

    Датчики

    Каждый эхолот может быть укомплектован либо стандартным, либо профессиональным датчиком. Выбор модели датчика зависит в первую очередь от типа судна, на которое его предполагается устанавливать. Профессиональный датчик больше по размеру и имеет бронзовую шахту с резьбой длиной 76 мм, поэтому он идеально подходит для крупных судов. Стандартный датчик имеет пластмассовую шахту с резьбой длиной 25 мм и предназначен прежде всего для корпусов из стеклопластика.

    Если корпус судна имеет значительную толщину или большой угол подъема днища, то лучше выбрать профессиональный датчик, и, если потребуется, использовать при его установке деревянный блок.

    Что касается рабочих характеристик, то оба датчика показывают очень неплохие результаты. Стандартный датчик за счет меньшей рабочей поверхности создает несколько меньшее трение о воду и меньшую турбулентность. Профессиональный датчик, в свою очередь, имеет излучатель на более крупном кристалле, что слегка увеличивает дальность просмотра и разрешение изображения (впрочем, при работе со стандартным датчиком картинка часто выглядит даже более привлекательно — кажется, будто она нарисована широкими мазками кисти).

    При сильном ударе о подводный объект оба датчика как бы «срезаются» с днища, сохраняя водонепроницаемость корпуса судна.

    Следует также иметь в виду еще один очень важный момент: нельзя использовать на судне два разных датчика, работающих на одной частоте, так как они начнут принимать сигналы друг от друга, и возникнет путаница. Все стандартные эхолоты фирмы Echopilot работают на частоте 150 кГц, а эхолоты с горизонтальным лучом — на частоте 200 кГц, поэтому их вполне можно использовать совместно. Эхолоты фирмы Brookes amp; Gatehouse используют частоту 183 кГц и также совместимы с моделями серии Echopilot FLS. Эхолоты фирмы Raytheon имеют частоту излучателя 200 кГц и, следовательно, не могут работать одновременно с Echopilot FLS.

    Если помимо Echopilot FLS на судне имеется еще один эхолот, работающий на частоте 200 кГц, то работать с этими приборами придется по отдельности. Когда один включен, второй обязательно должен быть выключен.

    Любому судоводителю важнее всего знать, какие именно подводные препятствия находятся на его пути. Несколько лет интенсивных исследований позволили фирме EchoPilot наладить выпуск совершенно новой модели — эхолота с горизонтальным лучом (FLS). Благодаря этому достижению технология горизонтальной эхолокации впервые стала доступна судовладельцам-любителям. Сердцем эхолота с горизонтальным лучом является поистине уникальный микропроцессор, способный выполнять до 10 миллионов операций в секунду. Именно благодаря его вычислительной мощи эхолот FLS способен обрабатывать колоссальные объемы поступающей информации и успешно отделять полезные сигналы от фонового шума. В среднем эхолот FLS выполняет около 100 000 операций при каждом обновлении изображения на экране, что происходит несколько раз в секунду. Система укомплектована специальным датчиком, который также является уникальной запатентованной разработкой фирмы EchoPilot. Датчик не имеет подвижных частей и настолько компактен, что его можно с легкостью установить на любом судне.

    На четком жидкокристаллическом экране эхолота FLS виден плоскостной срез подводного пространства и дна впереди от судна и под ним. На экране также видны значение глубины, установка предупредительного сигнала уменьшения глубины, и (при наличии датчика лага) скорость хода и пройденный путь. К основному дисплею можно подключить репитер, что очень удобно на судне с двумя рулевыми рубками.

    Насколько далеко вперед позволяет видеть эхолот FLS?

    Если дно водоема плоское и илистое (например в реке или в дельте), эхолот FLS позволяет видеть его впереди на расстоянии примерно в 3-5 раз превышающем текущую глубину. Это соотношение возрастает до 8-9 раз, если дно впереди идет на подъем. Твердое скалистое дно видно лучше, чем мягкое и илистое. Твердые вертикальные поверхности типа стенок причалов, подводных скал и коралловых рифов часто можно различить на расстоянии до 100-150 метров.

    В горизонтальной плоскости угол луча составляет около 15°. В вертикальной плоскости эхолот FLS сканирует подводное пространство на угол 90°, т. е. от направления прямо вперед до направления вертикально вниз. Его можно уподобить своего рода подводному радару, направляющему луч только в одну сторону и сканирующему пространство больше в вертикальной, чем в горизонтальной плоскости.

    Как работает звуковая сигнализация?

    Если, допустим, порог срабатывания сигнала установлен равным 4 м, то при появлении на экране выше этой линии определенного количества пикселов (элементов изображения) раздастся звуковое предупреждение. Причем в «зону действия» сигнала попадает вся область экрана по горизонтали, т.е. если установлена дальность 100 м, то появление подводного препятствия в любой токе этого диапазона вызовет срабатывание сигнализации.

    Может ли FLS показывать подводное пространство сбоку от судна?

    Нет, для этого вам нужно развернуть судно. На практике полезно бывает сделать разворот на 360°, прежде чем, например, вставать на якорь в незнакомом месте.

    Видны ли на экране FLS рыбы?

    Нет, он не подходит для поиска рыб. Его назначение — помогать обходить подводные препятствия. Некоторые рыболовные эхолоты способны испускать вперед неподвижный луч под углом 45°, но только FLS имеет запатентованную систему сканирования подводного пространства в реальном времени.

    Будет ли эхолот FLS работать при любой скорости хода?

    Ультразвуковые сигналы хорошо проходят сквозь твердые тела и жидкости, но сильно ослабевают в воздушной среде. Поэтому вихревые потоки воды с пузырьками воздуха значительно снижают эффективность работы эхолота. Однако, если выбрать для датчика удачное место на корпусе, где поток воды всегда равномерный, хороших результатов можно добиться даже на значительных скоростях.

    Следует ли устанавливать датчик на носу судна?

    Нет, лучше закрепить его на днище, чтобы видеть пространство не только перед судном, но и под ним. На яхтах датчик устанавливайте сбоку от киля. На моторных судах, имеющих двигатель с гребным валом и два винта, закрепляйте датчик перед сальником, но позади редуктора.

    Если используется двигатель с угловой колонкой, лучше установить датчик непосредственно перед двигателем. Не устанавливайте датчик позади других приспособлений, закрепленных внутри корпуса судна (вертушки лага, сливных отверстий и т. п.). Допустим небольшой наклон в сторону левого или правого борта, но не более чем на 10°.

    Что произойдет при сильном ударе датчика о препятствие?

    Конструкция датчика такова, что в случае его разлома одна часть обязательно остается в днище и располагается вровень с его поверхностью. Кроме того, сохраняется насадка, которая полностью исключает попадание воды внутрь корпуса судна.

    Чем отличается профессиональный датчик?

    Его луч уже, и это позволяет получать более точное изображение дна. Однако у стандартного датчика также есть свои преимущества: он захватывает более широкую область. Если судно имеет толстую обшивку корпуса или большой угол подъема днища, то скорее всего надо использовать профессиональную модель, поскольку крепежный выступ с резьбой на ее бронзовой насадке имеет длину 76 мм, тогда как аналогичный выступ на пластмассовой насадке стандартной модели — всего 28 мм.

    Какова наиболее частая причина выхода эхолота из строя?

    Попытки укоротить кабель датчика или снять с него разъем.

    Можно ли удлинить кабель датчика?

    Нет. Стандартный кабель имеет длину 12 м. По желанию покупателя профессиональный датчик может быть укомплектован кабелем длиной 16 м (без дополнительной оплаты). Однако, такой кабель слегка снижает чувствительность эхолота. Если судно очень велико и 16-метрового кабеля действительно не хватает, следует воспользоваться репитером, так как длина кабеля между основным дисплеем и репитером может быть до 100 м.

    Имеется ли защита от попадания влаги?

    Эхолот FLS можно устанавливать на кронштейне или на приборной панели. Вход для кабеля на задней стенке дисплея не защищен от попадания воды, поэтому при креплении на приборной панели следует следить за тем, чтобы влага не могла попасть в пространство за прибором.

    Что такое FLS Silver?

    Модель FLS Silver была разработана для того, чтобы сделать эхолот пригодным для возможно большего числа судов. Это такой же эхолот с горизонтальным лучом, но его дисплей имеет более компактный корпус с размерами 205 x 125 мм и толщиной всего 25 мм, вполне подходящий для установки на яхте или моторной лодке любого размера. Модель Silver имеет четкий жидкокристаллический экран, где может отображаться пространство перед судном на расстоянии до 150 м, и стандартный датчик с диаметром 33 мм. Также имеется звуковая сигнализация, предупреждающая о наличии впереди подводных препятствий, и есть возможность подключения лага с выводом на экран значений скорости и пути.

    Корпус дисплея имеет особо прочную конструкцию, и прибор можно устанавливать либо на приборном щитке (как изнутри, так и снаружи), либо на шарнирном кронштейне. Спереди корпус полностью водонепроницаем.




    Продажа эхолотов в Москве от интернет-магазина Командор




    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Вверх
