    Глава 1. Ноутбук и GPS

    Путешествуя или участвуя в соревнованиях с достаточно длинной и запутанной трассой, всегда интересно знать где ты находишься. Но GPS без загруженной карты лишь указатель координат и пройденного пути. Карт предлагаемые на диске MapSource (World Map) от Garmin может помочь только понять в каком районе ты находишься, ни о каких грунтовых дорогах нет и речи! Появились загружаемые в GPS карты, разработанные фирмами Прин и Си-Би Град. Можно делать и самому, но качество оставляет желать лучшего.

    Oziexplorer позволяет, загрузив в ноутбук изображение карты, определять свое местоположение в реальном времени, показывать пройденный маршрут, отмечать точки на карте и многое другое.

    Для начала нужно три вещи:

    • GPS с возможностью соединения с компьютером. Выбор устройства я оставлю на ваше усмотрение. Единственная рекомендация, берите аппарат с разъемами для внешнего питания, соединения с компьютером и внешней антенны. Я использую уже 3 года Garmin E-Map, претензий пока нет, удобно пользоваться, большая оперативная память, есть разъем для внешней антенны.

    • Ноутбук. Желательно с минимальными габаритами. По характеристикам, практически, нет ограничений ни снизу, ни сверху, я использовал 486SX 33MHz, RAM 16Mb. На таком слабом ноутбуке система работала, немного «притормаживая» при перемещении карты. Оптимально по цене-производительности для наших целей подходит Pentium 166-200 MHz с цветным монитором 10-11”.

    Я использую «военный» ноутбук Panasonic. Он имеет корпус из магниевого сплава; «винчестер» защищен гелевой подушкой, гасящей вибрацию; клавиатура пыле— и брызгозащищенная; все разъемы защищены крышками; экран закрыт оргстеклом. Для питания ноутбука я использую самодельный кабель, подключаемый через «двойник» в «прикуриватель». Ноутбуки с напряжением внешнего питания 12-15 Вольт нормально работают от бортовой сети. Бывают помехи при заводке двигателя, эту проблему я решил, подключив «прикуриватель» напрямую к АКБ, а для гашения помех, подключил электролитический конденсатор большой емкости (примерно 0,1 Фарада на 25 Вольт) ближе к гнезду «прикуривателя».

    Если подключить к бортовой сети невозможно, есть два пути: использовать фирменный автомобильный адаптер питания и второй — универсальный преобразователь 12В-»220В.

    • Кабель GPS-COM Port. За неимением оригинального можно сделать самодельный. Я использовал «хвост» от дохлой «мыши» и автомобильный адаптер для сотового телефона (модель подбирается в зависимости от напряжения питании GPS). Все обошлось в 10 у.е. и 1 час работы по сборке и конструированию разъема.

    Дополнительно рекомендую приобрести внешнюю антенну, т.к. в лесу под кронами деревьев, уровень принимаемого сигнала резко падает, что приводит к потере спутников или ухудшению точности позиционирования (чем больше спутников видит GPS, тем точнее координаты).

    OZIEXPLORER

    Новейшую версию программы можно скачать с сервера разработчика. Oziexplorer без регистрации работает с картами, привязанными только по двум точкам, т.е. не работает! Надо воспользоваться VISA-Card или Master-Card и купить регистрацию.

    Готовые карты можно найти в Интернете. Векторные карты с диска «Ингит» — плохого качества, и ездить по ним сложно.

    Необходимые области можно отсканировать из обычных карт-книжек с масштабом 1 см:2 км, как ни странно точность этих карт достаточна для путешествий и соревнований. По сравнению с «километровками» у «двушек» лучше прорисованы асфальтовые дороги и населенные пункты (более современные данные), а «километровки» хороши для старых лесных и грунтовых дорог, которых уже нет на новых картах.

    Сканируем

    Сканирую карты я с таким «разрешением», чтобы размер четырех километровой сетки, нарисованной на карте, при просмотре в масштабе 100% был 4 на 4 см.

    Некоторые используют листы по отдельности, привязав к координатам каждый из них. Этот способ экономит время на соединении листов в один файл и менее требователен к быстродействию ноутбука, но при этом надо привязывать каждый лист, и есть еще одна проблема — подъезжаешь к перекрестку, а он на другом листе, если не спешишь, можно вручную подгрузить следующий лист, а если соревнования…

    Листы соединяю в Adobe Photoshop (файл может получиться гигантский (до 600 Мб) и поэтому нужен современный компьютер мощным процессором, большой оперативной памятью (512 Мб и выше), и свободным местом на «винте» около 10 Гб, делая для каждого листа свой «слой» и регулируя «прозрачность» «слоя» совмещаю два или более листов. Иногда требуется поворачивать, масштабировать листы, чтобы сошлись километровые сетки. Когда два листа сошлись, «прозрачность» восстанавливаю до 100% и начинаю присоединять следующий лист на новом «слое» изменив его «прозрачность» до 40%, и так со всеми оставшимися листами. Километровые сетки должны совпасть по всем направлениям: сверху, снизу, справа, слева. Получив огромный файл, соединяю «слои» и преобразовываю в 256 цветов (режим RGB), затем сохраняю в формате TIFF.

    Калибруем

    Открываем Oziexplorer, выбираем File-Load and Calibrate Map Image, выбираем наш файл. Меняем Map Datum на Pulkovo 1. Map Projections меняем на Transverse Mercator, в появившейся форме изменяем параметры Central Meredian — вычисленный по формуле Ц.М.=(це-лая часть(долгота/6)+1)*6-3, Scale Factor — 1, False Easting — 500 000, закрываем окно.

    Начинаем расставлять точки привязки. Точек должно быть минимум две, но реально — четыре в разных углах карты. Резонный вопрос: где взять эти точки. Можно выехать на местность и выбрав характерное место (перекресток, деревня и т.п.) записать полученные координаты. Второй вариант — взять точку (перекресток, деревня и т.п.) с другой карты, например, с CD-ROM-ма фирмы «Ингит» (продается на радиорынках).

    Выбираем Point 1, «мышью» ставим точку на карте и вводим ее координаты, учитывая в каком формате эти координаты (WGS84 или Pulkovo). И так им образом по всем доступным точкам. Сохраняем карту.

    Карта привязана, но пока «криво», лучший результат получается при привязке по километровой сетке. В «двухкилометровке», например, шаг сетки 4 км. Соответственно в Oziexplorer выбираем MapGrid Line SetupOtherGrid здесь включаем Grid On, и вводим Line Interval равным 4 км, закрываем. Теперь на карте появилась километровая сетка, но она не совпадает с нарисованной. Сдавим Путевые точки (Waypoint) в перекрестьях сетки, нарисованной Oziexplorer. Oziexplorer допускает до 9 точек, располагаем из в три ряда по три штуки. Зачастую точки полученные из карт ИНГИТ лучше удалить и сделать новые в перекрестьях сетки. Переходим File-Check Calibration Map, выбираем Point 1, ставим мышью точку в ближайшее к выбранному узлу сетки пересечение нарисованной сетки, нажимаем кнопку Wp и выбираем соответствующую Путевую точку. Проделываем это для других 8 точек или не всех — как желаете. Сохраняем, выходим из Check Calibration Map. Теперь вы видите, что сетки совпадают намного лучше. Если остались несовпадения, откорректируйте введенный точки еще раз.

    Глава 2. Беспроводная связь и телематические системы в автомобиле

    Бурное развитие микроэлектроники в последние десятилетия стало катализатором проникновения компьютерных систем в автомобиль. Сегодня микропроцессоры на основе сигналов десятков датчиков управляют работой двигателя, системы зажигания, тормозной системы и системы безопасности, защищают машину от угона и т.п. Следующий этап технологической революции — развитие систем подвижной связи также не обошел автомобилестроение и телематические системы начали осваивать салон автомобиля.

    Производители наращивают усилия

    На рынке автомобильных телематических средств навигационные системы появились первыми. С середины 90 годов такие производители как Sony, Pioneer и Bosch поставляют аппаратуру на базе спутниковой системы GPS, которая интегрируется с автомобильными аудиосистемами. Навигационная система позволяет ответить на ряд вопросов: «где я?», «как добраться до заданного пункта?» и т.п. Сегодня навигационные системы имеют голосовой интерфейс и картографическую базу данных на CD/DVD носителях. Типичная навигационная система AVIC-505 предлагается Pioneer.

    Современные автомобильные телематические системы обеспечивают доступ, как к навигационной информации, так и к каналам мобильной связи. По ним водитель кроме привычной голосовой связи может выйти в Интернет, принять факс. По мере того, как рос спрос на умные автомобили, рынок авто-электроники и авто-телематики стал стремительно развивается. Если европейский авторынок имеет среднегодовой рост 6%, то рост рынка автоэлектроники составляет 12%. И это не предел. Сегодня стоимость электронных компонентов составляет 15% стоимости всего производства, но в течение ближайших пяти лет эта цифра должна удвоится.

    Количество электронных устройств, устанавливаемых в автомобиле, возрастает. Для объединения в единую систему сотового телефона, пейджера, карманного ПК и ноутбука, аудио и видео систем, навигационных приборов производители автомобилей работают над унифицированным интерфейсом. Чтобы ускорить эти работы, ведущие производители (BMW, DaimlerChrysler, Fiat, Ford, General Motors (GM) и ряд других) объединились и создали консорциум AMIC (Automotive Multimedia Interface Consortium). Однако разрабатываемый стандарт коснется только интерфейсов мультимедийных устройств и не затронет других электронных блоков, отвечающих за управление впрыском топлива, работой сцепления, тормозами, замками дверей и т.п.

    В качестве базовых AMIC рассматривает интерфейсы IDB-C (Intelligent transportation systems Data Bus — CAN) и MOST (Media Oriented Systems Transport). Не остались без внимания и два варианта версий IEEE-1394 — «оптический» и «медный». Автомобилестроители хорошо знакомы с интерфейсом шины CAN, ее привлекательность в том, что при работе с нею не требуются лицензионные отчисления. MOST — оптоволоконное решение, уже сегодня поддерживающее передачу данных со скоростью 25 Мб/с, но решение это достаточно дорогое. За использование MOST и IEEE-1394 автомобилестроители должны будут выложить соответственно по 30/25 центов за устройство (соединение). Если в ближайшее время соглашение по программно-аппаратным спецификациям будет подписано, то первые автомобили, оснащенные унифицированным интерфейсом появятся в течение 2005 г.

    Создаются и альянсы производителей сотовых телефонов и автомобилей. Alcatel активно работает с Reno, Ericsson сотрудничает с Volvo, присутствие Motorola на авто рынке более заметно. Компания сотрудничает с BMW, Ford, GM, Audi и Opel.

    На последней выставке в Детройте представители BMW заявили, что все модели 7 серии будут оборудованы сотовыми телефонами CPT 8000. Телефоны могут работать в сетях на основе стандартов GSM или CDMA. Они выполнены на базе аппарата Motorola Timeport и оснащены функциями голосового набора и поддерживают режим громкой связи. Набор номера выполняется с помощью клавиатуры, расположенной на рулевом колесе или на панели управления радиоприемником.

    Французской Citroen начал выпуск «коммуникационного автомобиля», в котором предусмотрены электронная почта, голосовое управление, сотовый телефон GSM 900/1800 и навигация GPS. Это первый Windows-автомобиль под названием Xsara Windows CE на базе 250-й серии автомобилей этого концерна. Xsara обладает радиоприемником, CD-плейером, телефоном (Ericsson T28), имеет адресную книгу, и возможность передачи данных. Бортовой компьютер связан с GPS-приемником и CD-чейнджером на 6 дисков.

    Компания Autoliv совместно с Ericsson и Volvo выпустила новый продукт Volvo On Call, который автоматически сообщает в службу скорой медицинской помощи о происшедшей аварии. Основными элементами системы являются сотовый телефон и GPS-приемник, определяющий координаты по сигналам со спутников. Если при аварии срабатывают подушки безопасности, телефон автоматически дозванивается в Volvo On Call Alarm Center и посылает туда текстовое сообщение о происшествии с указанием местоположения автомобиля. При этом телефон автоматически остается включенным, обеспечивая связь медицинского персонала и пострадавших.

    Платформу Nexperia CIP (Car Infotainment Platform), анонсировал Philips. Она позволит автомобилестроительным фирмам предоставить водителю и пассажирам возможность выйти в Интернет не покидая машины. Эта универсальная платформа упростит оснащение автомобиля устройством для доступа к электронной почте, Сети, информации о местоположении и направлении движения, состоянии трафика, комплек-сируя их с обычными музыкальными автомобильными системами. Платформа Nexperia описывает архитектуру системы, аппаратное и программное обеспечение.

    В рамках совместного проекта аналогичные работы проводят Ericsson и Mannesmann. Они создают систему мобильных беспроводных коммуникаций для широкого класса автомобилей. Здесь предполагается поддержка технологий WAP и Bluetooth. Автомобиль будет снабжен комплексом, подключающим водителя к информационным и развлекательным услугам. К такому комплексу можно будет подключить Интернет-терминал, факс, аудио-видео-теле-оборудование. Изготовители ориентируют создаваемую систему, как для легковых автомобилей, так и грузовиков или автобусов.

    Одной из первых GM начала поставки автомобилей, оборудованных Интернет-доступом. Пока комплектуются модели Cadillac DeVille и Seville. К концу этого года GM планирует встроить WEB-доступ в 32 из своих 54 моделей. На территории США и Канады GM также развернула платную службу OnStar, которая организует круглосуточную помощь водителям. Благодаря мобильному телефону человек за рулем может связаться со специалистами OnStar-центра и уточнить свое местоположение (система GPS), получить рекомендации по оптимальному маршруту, произвести дистанционную диагностику машины, разблокировать закрывшуюся дверь и т.п. Одна из услуг называется «Персональный набор». Она основана на технологии распознавания речи и позволяет водителю производить набор номера голосом. Для этого предварительно придется ввести в память системы номер и соответствующее ему имя. Переговоры ведутся с помощью аудиосистемы автомобиля.

    Другая услуга — «Виртуальный помощник» позволяет с помощью команд, подаваемых голосом, получить доступ к электронной почте, и информационным или новостным сервисам (котировки акций, прогноз погоды). В конце 2000 г. более миллиона легковых машин и грузовиков были оснащены терминалом системы OnStar. В основном корпорация устанавливает данное оборудование на автомобилях таких моделей как Buick, Cadillac, Pontiac. «Мы пытаемся превратить транспортное средство в узел коммуникаций», — сказал президент OnStar Чет Хубер.

    Одно из отделений Ford, компания Visteon, начала поставки встроенного ПК под названием ICES (Information, Communication, Entertainment, Safety and Security System). Основные особенности системы — управляющие элементы, связанные с рулем и колесами, 5.8» цветной экран и программное обеспечение, обеспечивающее доступ к электронной почте, центрам контроля уличного движения, информационным центрам Интернет. Кроме того, в состав системы входит средство навигации (GPS), показывающее на карте (на экране) нужные повороты или пункты назначения, а также устройство двухстороннего пейджинга, и устройство, отображающее на экране информацию, расположенную на дорожных указателях.

    Совместное предприятие Ford и Qualcomm, лидера технологии мобильной связи CDMA, — компания Wingcast, занята разработкой систем Интернет-доступа для автотранспорта. Здесь работы ведутся уже на базе третьего поколения систем мобильной связи.

    Создание систем, позволяющих вести переговоры без помощи рук т.н. «Hands-Free», — одно из основных направлений работ для производителей сотовых телефонов. Поскольку законодательство большинства развитых стран запрещает вести переговоры за рулем, а к нарушителям применяются строгие наказания, этот сектор рынка бурно развивается. Свои комплекты с голосовым набором предлагают и производители телефонов — Motorola, Nokia, Philips, и компании производители аксессуаров — THB, Wester.

    Борьба с болтунами не затихает. В ряде стран устраиваются специальные съезды, чтобы, услышав звонок можно было убрать автомобиль с трассы. Раздаются голоса, призывающие автоматически отключать телефон при заведенном двигателе. Как разумная альтернатива здесь возможно применение системы управления, использующей принципы распознавания речи. Одна из систем, разработанная американской компанией Cellport Systems позволяет, как передавать команды на бортовой компьютер, типа «Открыть окно, включить магнитолу», так и отдать голосом команду на набор определенного номера.

    Другая технология подвижной связи, услуги которой уже востребованы водителями, — это транкинговая связь. Развиваясь в секторе профессиональной радиосвязи, она обеспечивает оперативную голосовую связь и доступ к данным как спецслужбам (правоохранительным органам, пожарным и т.п.), так и корпоративным клиентам. Создаваемые системы поддерживают как локальную связь, так и региональную. Например, в России предполагается создать транкинговую систему связи вдоль автострады Москва-Санкт-Петербург. Автомобили могут быть оснащены как специализированным комплектом, так и абонентской радиостанцией.

    На западе создана Ассоциация представителей систем связи служб общественной безопасности (АРСО). Одно из направлений ее работы — привлечение мобильных технологий для обеспечения услуги теле медицины при оказании первой помощи пострадавшим на дорогах. Оперативная передача медицинских показателей пострадавших (артериальное давление, частота пульса, температура и т.п.), а также двухсторонняя речевая связь в комплексе с передачей видеоизображений позволят бригаде скорой помощи поддерживать оперативный контакт с врачами-специалистами.

    На базе инфраструктуры транкинговой системы в Праге создается система управления общественным транспортом. В рамках проекта решаются задачи: улучшения транспортного сервиса, доступа пассажиров к транспортной информации в реальном времени. Оконечные устройства будут установлены в автобусах, троллейбусах, трамваях. На каждом терминале будут доступны функции передачи голоса и данных.

    В России согласно «Концепции построения единой системы комплексного информационного телекоммуникационного обеспечения автомобильно-дорожной отрасли» вдоль ряда федеративных автострад будет создан ряд систем производственно-технологической и аварийно-вызывной транкинговой радиосвязи.

    Кроме систем транкинговой связи для автолюбителей сегодня доступны и услуги спутниковых систем связи Globalstar и Inmarsat. Безусловно, такие услуги и аппаратура значительно дороже, чем при использовании систем сотовой связи. Но эффективность спутниковых систем значительно выше. Это связь в любое время, в любом месте, вне зависимости от зоны покрытия сотовых операторов, и в особенности там, где иного вида связи просто нет. Абонентам Globalstar и Inmarsat доступны как голосовая связь, так и прием/передача данных. Кроме того, абонентам Globalstar доступна услуга определения местоположения, не зависящая от системы GPS.

    Терминалы системы Inmarsat уже установлены на грузовых автомобилях многих дорожно-транспортных компаний. Управляющий автопарком может отслеживать нахождение автомашин, инструктировать водителя, если необходимо изменить маршрут, посылать информацию относительно изменений в договоренностях о поставках грузов или условиях фрахтования. Например, голландская компания «Rynart Transport», специализирующаяся на поставках дорогостоящих грузов в восточную Европу, обычно посылает по два или три грузовика в группах, один из которых обязательно оборудован терминалом Inmarsat-C. Как заявил управляющий директор компании Франк Ринарт, такой терминал сокращает эксплуатационные расходы на 30%.

    Аналогичные системы, предназначенные для различных автотранспортных предприятий, разрабатываются и в России. Одно из таких решений предлагает компания RRC. Система «Циклон» позволяет контролировать и управлять подвижными объектами в любой точке Земного шара. Она реализована на базе спутниковой системы связи Inmarsat-С/ системы сотовой связи GSM, и навигационной системы GPS. На транспортное средство устанавливаются датчик системы GPS, терминал системы Inmarsat-С/ терминал GSM и бортовой компьютер. Центральный серверный узел системы соединен с приемной станцией системы Inmarsat и подключен к сети Интернет.

    С помощью системы связи автомобиль постоянно сообщает о своем местоположении. Также можно передать текстовое сообщение. Диспетчер, для того чтобы узнать о положении конкретного автомобиля, подключается через Интернет к центральному серверу. Также он может передать на конкретный автомобиль команду — текстовое сообщение. Система поддерживает режимы группового вызова, и режим запросов.

    Рынок телематических услуг расширяется

    Определение местоположения; информация о состоянии дорожного трафика; связь при аварийных остановках; обеспечение безопасности транспортного средства и его владельца — вот далеко не полный перечень телематических услуг для водителей автомобилей.

    Автомобильные телематические системы определения местоположения традиционно используют сигналы спутниковой системы глобального позиционирования GPS. Однако в последнее время предложен ряд решений, позволяющих исключить сигналы GPS и снизить стоимость системы. Эти решения основаны на методах триангуляции, выполняемых по сигналам, принимаемым базовыми станциями систем сотовой связи. Следует отметить, что точность определения местоположения с помощью системы GPS значительно выше, — 10-30 м, в то время как специальные технологии 100-150 м.

    Одно из таких решений предложили французские компании Alcatel и Webraska Mobile Technologies. При необходимости оценить свое местоположение заблудившийся водитель посылает запрос. В ответ на экране его сотового телефона возникает карта района, где находится водитель, и звездочка, отображающая его местоположение. Точность системы — 150 м.

    В России создано несколько навигационных систем, которые с успехом осваиваются автолюбителями. Географическая информационная система «ПалмГИСGPS» позволяет отобразить местоположение автомобиля на карте Москвы и отслеживать передвижение по карте города. Она использует датчик системы GPS. Естественно, карта города отображается на экране ноутбука или карманного компьютера.

    Другой вариант мобильной навигационной системы предлагает компания Benefon. Ее модель Esc! — GSM-телефон + навигационный GPS-приемник. На экране аппарата воспроизводится карта местности, предварительно введенная из Интернет или компьютера. При включении GPS-приемника на карте появляется стрелка, индицирующая текущее местоположение. Модель Esc! будет доступна в России в 4 квартале, ее ориентировочная цена — 900 долл.

    Автомобильные пробки отравляют не только окружающую среду, но и настроение водителей. В Москве оперативную информацию о состоянии магистралей можно найти на Интернет-сайте www.77.ru. Его создатели — компании «Демос-Интернет», «Геоцентр-консалтинг» и клуб «Ангел». Если обеспечить беспроводной мобильный доступ к сайту и визуализацию обстановки на экране дисплея ноутбука или самого автомобиля, то всю необходимую информацию водитель получит в реальном времени, в дороге.

    Одно из решений, защищающее автомобиль от угонщиков, предложила российская компания «Парабайт». Система под названием «Автомобильный сотовый сигнализатор» предполагает установку в автомобиле специального блока. В его состав входит приемопередатчик системы сотовой связи, автономный блок питания и интерфейс, поддерживающий связь с различными датчиками. Принцип действия системы стандартен. Единственная особенность, это использование канала сотовой связи для сообщения автовладельцу и службе безопасности о несанкционированном доступе. Дозвон может происходить по одному или нескольким телефонам, и, кроме того, оповещение передается в виде SMS сообщения. Комплект поставки можно дополнить GPS-приемником. Тогда в SMS-сообщении будут указаны координаты похищенного автомобиля. При отсутствии злоумышленников система регулярно посылает сообщения о том, что автомобиль находится под ее защитой.

    Путь вперед — будет ли он усыпан розами?

    Так что же брезжит впереди? По мере того как основные функции: ускорение, торможение и безопасность будут реализованы на базе электронного управления, у водителей появится интерес и к услугам, поставляемым системами подвижной связи.

    Но у оппонентов встроенных беспроводных автомобильных систем есть свои аргументы. Так необходимость оперативного доступа к Сети не очевидна, это скорее важно для сотрудников компаний, но не массовому автолюбителю. Пока опросы автолюбителей — потенциальных пользователей таких систем подтверждают его скепсис. Только 8% опрошенных заявили о том, что хотели бы иметь в своем автомобиле Web-до-ступ, при этом его цена не должна превысить 25 долл. Для примера, упомянутая служба GM OnStar обойдется примерно в 40 долл., а услуги Wingcast — от 10 до 30 долл. в месяц. Арт Спинелла, аналитик фирмы CNW Marketing считает, что рынок сотовых телефонов, карманных ПК и ноутбуков растет в бешеном темпе. «И дублирование систем можно объяснить только для лимузинов миллионеров. Перспектив у встраиваемых систем нет».

    Не стоит забывать еще один аспект. Выдержит ли вся эта электроника высокую/низкую температуру и вибрацию, по крайней мере, в течение 10 лет или при пробеге 300000 км. Для владельца ВАЗа такая надежность кажется сопоставимой с надежностью космической станции «Альфа», но для западных автомобилестроительных компаний такая постановка вопроса обусловлена требованиями рынка.

    Перспективы систем беспроводного доступа вызывают опасения не только у экспертов. Такая система служит источником повышенной опасности для водителя. Даже если руки не задействованы, возникает вопрос, насколько безопасно отслеживание информации на дисплее. Конечно, голосовой интерфейс снижает вероятность аварии. Но исследования ученых Университета в Торонто показали, что риск снижается незначительно. Поскольку любой телефонный разговор отвлекает, причину аварийных ситуаций следует искать в работе мозга, а не рук или глаз, — таков вывод Национального управления безопасности автомобильного движения (США).

    Несмотря на заявления представителей автомобилестроительных фирм об интересе к рынку мобильных коммуникаций, многие аналитики не скрывают своих сомнений. Рынок телематических услуг им не по зубам, считает эксперт инвестиционного банка Dain Rauscher Джонатан Лоуренс. Однако производители попытаются навязать рынку свою игру. «Покупателям нужно привыкнуть к новым технологиям. Но если они родились, то вскоре появится и спрос», — сказал Майкл Смит, менеджер отделения Telematics компании Ford.

    Отметим, что ситуация существенно различается по регионам. Для Европы наибольший интерес вызывают информационные системы, сообщающие о дорожном трафике. Например, в Великобритании популярностью пользуется система Trafficmaster. Основанная на сети ИК-датчиков, отслеживающих проходящий поток, она обрабатывает информацию и по запросу выводит на экран монитора оценку интенсивности в том или ином районе. Такая оценка имеет максимально двадцатиминутную задержку и в большинстве случаев достаточна для выбора объездного маршрута. Если такие системы начнут давать водителю прогноз, например, «На трассе перевернулся автобус, и время разблокирования „пробки“ составит от 2 до 3 часов», — количество абонентов такой службы значительно вырастет.

    Deutsche Telekom и Mannesman — основные операторы в Германии, создали подразделения, обслуживающие водителей телематической информацией. Пока этот рынок только зарождается и всем его участникам предстоит приложить немало усилий для расширения абонентской базы.

    В Японии максимальным спросом пользуются навигационные системы. По данным компании SRI Consulting в прошлом году их было продано (включая предварительную установку в новых машинах) более 1.5 млн. Аналогичные системы в США такой популярностью не пользуются.

    На Западе естественными союзниками сотовых операторов и поставщиков услуг выступают неправительственные организации содействия дорожному движению, такие как Automobile Association в Великобритании. Они заинтересованы, чтобы водители могли сообщать дорожным службам о своих проблемах. Заинтересованы в информации, характеризующей дорожную обстановку, и государственные службы.

    К концу 2005 г. в Европе будет 185 млн. автомобилей. В 17 млн. из них будут встроены телематические системы. Такие данные в своем отчете приводит компания Ovum. Вероятно европейские операторы постараются расширить свои пакеты услуг, включив в них телематические услуги. Ряд производителей прогнозируют монтаж нескольких экранов в автомобиль. Европейская комиссия предполагает, что оборот этого рынка составит 30 млрд. долл. Будут ли справедливы данные прогнозы, покажет будущее.

    Но здесь стоит учесть, что вся мобильная связь начинает переориентироваться на системы третьего поколения, где услуги передачи данных и доставки мультимедиа будут играть ключевую роль. Связь третьего поколения доставит пассажирам развлекательную информацию, обеспечит доступ в Интернет в движении на приемлемой скорости и доставку мультимедийного контента. Тогда можно реально говорить об этом секторе рынка — рекламодатель получит возможность обратиться к пассажирам. Если поездка займет более 5 минут, — почему не посмотреть почту, или не поработать с корпоративной базой данных.

    В системах третьего поколения получит развитие служба адресной рассылки новостей и предложений от производителя.

    Купив автомобиль конкретной марки, водитель будет получать информацию о новых аксессуарах, программах поддержки, новых видах сервиса и т.п. Диагностическая система автомобиля может ежемесячно автоматически посылать в сервисный центр результаты контроля, а его владелец по электронной почте будет получать результаты и конкретные рекомендации.

    В ближайшие 5-7 лет автомобиль станет WEB-узлом для обмена технологической информацией и приема мультимедийного контента. Первые шаги в этом направлении происходят сегодня, и ведущая роль здесь будет принадлежать как операторам, так и поставщикам услуг.

    Поскольку спрос на мобильную связь чрезвычайно высок, подъем в этом секторе услуг должен носить устойчивый характер.

    И важной составляющей здесь наравне с голосовой связью будет трафик передачи данных. Заинтересованность водителей в получении информации, например, дорожного трафика, будет постоянно расти, т.к. темпы роста автомобильного парка опережают развитие дорожной инфраструктуры.

    Глава 3. Настройки системы координат в GPS-приемнике

    Datum

    1. геодезическая основа системы координат, геодезические исходные данные (=даты): параметры задания системы геодезических координат на поверхности Земли: размеры референц-эллипсоида, геодезические координаты начального пункта, направление на опорный ориентир и высота геоида в начальном пункте;

    2. геодезическая система координат (в наименованиях конкретных систем);

    3. ГИС параметры, задающие положение референц-эллипсоида относительно общеземного эллипсоида;

    4. любая величина или набор величин, которые могут служить в качестве основы для определения других величин, например, системы координат.

    Как правило, в GPS-приемнике прописаны параметры более 100 систем координат и имеется возможность указать параметры необходимого датума вручную.

    По умолчанию в приемнике установлен датум WGS-84. В России же обычно используется Пулково 1942 г., карты чаще всего созданы именно в этой системе координат.

    Если карта была напечатана с сеткой координат, то привязать ее проще всего именно по сетке, т.е. в Пулковских координатах.

    Координаты одной и той же точки в системе координат WGS-84 и Пулково отличаются. Программа RealMaps не имеет настроек системы координат. Поэтому чтобы пользоваться картой, привязанной в Пулково, без погрешностей необходимо, чтобы GPS-приемник передавал на Psion координаты в той же системе, в которой привязаны карты. Для этого нужно установить параметры Пулково в GPS-приемнике.

    Вот как это сделать на примере Garmin eMap:

    Дважды нажав кнопку Menu, выбираем SetupAdvanced.

    В пункте MapDatum выбираем User и появляется окно UserDatum Setup.

    Для карт Московской области я использую следующие параметры:

    • DX = +28.0

    • DY = -130.0

    • DZ = -95.0

    • DA = -108.0

    • DF = +0.00480795

    Теперь ваш приемник настроен для работы с имеющимися на сайте картами Московской области.

    Для работы с RealMaps нужно установить протокол передачи данных по кабелю. Для этого в меню Interface (оно находится рядом с Advanced), в пункте SerialDataFormat — вместо стандартного GARMIN установите NMEA.

    Программа PsiGar работает с приемником по протоколу Garmin. Поэтому для загрузки точек, маршрутов и пр. переключите приемник в этот протокол.

    Приведенные выше параметры UserDatumSetup я успешно опробовал на территории Московской области. EtrexSummitUser рассчитал оптимальные параметры для разных регионов России:

    Москва Новосибирск

    24 18

    —130 -140

    —86 -82

    Если вы будете пользоваться картами этих регионов, привязанными по координатной сетке, используйте соответствующие параметры.

    Глава 4. Краткий обзор GPS-приемников по ценам и характеристикам

    Перед тем как купить GPS приемник перед всеми встает мучительный вопрос: «А какой приемник нужен именно мне?»

    Для себя необходимо определиться: зачем нужен прибор, где планируется его использовать, нужно ли закачивать в него карту местности? Ответы на эти вопросы помогут сделать выбор из всего многообразия близких по своим свойствам, но в тоже время разных приемников.

    В первую очередь необходимо определиться с ценовой категорией приемника, или, сколько денег вы готовы потратить на прибор, без которого вы жили, и который теперь решили приобрести.

    Существуют несколько категорий, и это не случайно. С каждой последующей категорией у приемников появляется ряд дополнительных функции и, соответственно, выбор приемника исходя из его цены может быть первой итерацией при выборе приемника.

    В данную группу попадает всего два приемника: eTrex и GPS 12. Это два самых простых прибора. GPS 12 выпускается уже более 5 лет, а eTrex — относительно свежая модель, его выпуск начался чуть больше года назад.

    Если вы решили выбирать между этими моделями, то хочется отметить следующие моменты:

    • GPS 12 больше и тяжелее eTrex на 170 грамм;

    • GPS 12 питается от 4 батареек размера АА, а eTrex — от двух. Соответственно, в дальних походах для GPS12 придется нести в два раза больше батареек;

    • у GPS 12 больше экран (5.6х3.8 см), но он имеет только 2 цвета. У eTrex экран, хоть и меньше (5.4х2.7 см), но он имеет четыре градации серого и разрешение его лучше, чем у GPS 12.

    Хочется отметить существенный недостаток eTrex: у него нет функции прокрутки экрана, т.е. нельзя перемещать по экрану пройденный трек. Для просмотра всего трека приходиться уменьшать масштаб, а это, при большом количестве точек, приводит к замусориванию экрана и невозможности за надписями разглядеть трек. У GPS 12 же есть кнопки прокрутки экрана. Поверьте, этот, на первый взгляд несущественный недостаток у eTrex очень быстро приобретает характер обиды, что в столь неплохом приборе нет такой приятной мелочи.

    Про водобрызгозащищенность хочется отметить следующее: Garmin утверждает, что эти два прибора имеют одну и ту же категорию защиты. Не берусь спорить с Garmin, но сообщу лишь, что GPS 12 — запаянный прибор, а eTrex разборный, заклеенный по краю резинкой. Более того, отверстие в батарейном отсеке eTrex изнутри заклеено кусочком пластика, через который видно плату приемника.

    Пользоваться обоими приборами удобно, софт продуман и очень легко к нему привыкаешь. Но здесь первенство держит, все-таки, eTrex. Им можно управлять одной рукой, сказалось то, что данный прибор нового поколения.

    GPS 12 может сохранять 20 маршрутов по 30 точек, в отличие от eTrex, у которого всего один маршрут, содержащий 50 точек. Один маршрут плох тем, что нельзя заранее спланировать маршрут. Получается, если сначала прошли по одному маршруту, то по завершении движения по нему или при необходимости составить новый, нужно его стереть и затем уже проложить новый.

    Недостатком обоих приборов является то, что к ним нельзя подключить внешнею антенну, что может приводить к потере сигнала от спутников, если вы находитесь внутри автомобиля.

    Если резюмировать все вышесказанное, то можно сказать, что это два простых в использовании и одновременно надежных прибора. Благодаря своей относительно небольшой цене завоевали широкую популярность в нашей стране. GPS 12 пользуется большим спросом среди охотников и рыболовов за свою надежность и влагозащищенность. eTrex же более современный и удобный в использовании.

    Цена до 250 долларов

    В данной категории всего один прибор — eTrex Venture. У этой модели новый экран с четырьмя градациями серого и разрешением 160х288. На таком экране вся информация легко читается и совсем не раздражает глаза. Большим плюсом является наличие у данного приемника джойстика. Этим джойстиком можно управлять меню и, что очень приятно, перемещать карту на экране. Еще одно отличие от самого простого прибора этой серии — прибавилось количество запоминаемых маршрутов. Теперь их 20 по 50 точек в каждом, либо один с 500 маршрутных точек.

    Благодаря этим дополнительным функциям у такой дешевой модели практически нет недостатков присущих eTrex и GPS 12, и думаю, что в ближайшее время данная модель будет самой популярной из серии eTrex.

    К недостаткам можно отнести то, что как и у всех приборов серии eTrex, у него нет возможности подключения внешней антенны, а так же то, что нет возможности загрузки карт. Имеющаяся внутренняя память в 1 Мб предназначена для записи интересных точек (Points Of Interests — POI). Есть компакт диск интересных точек 5 американских городов и столицы Канады. На данном диске приведены музеи, выставки и другая подобная информация. Другого способа, как скачать информацию с этого диска внутрь GPS приемника нет, т.е. самому вбить свои точки с полным описанием невозможно. Получается, что все покупатели данного приемника в Европе и в России переплачивают деньги за ненужную им «память».

    Этот приемник для тех, кому нравится eTrex, но не удовлетворяет его маленький набор функций.

    Цена до 300 долларов

    В данную группу попадает три прибора. Это представитель серии eTrex под названием Summit, GPS II+ и GPS 12 XL.

    Начнем с GPS II+. Этот сравнительно недавно выпущенный прибор обладает рядом преимуществ. Во-первых, внутри этого приемника зашита база данных городов Европы. В этой базе только координаты городов, а автомобильных дорог и, тем более, планов городов внутри нет. К сожалению, данные в базе никак не могут быть изменены пользователем, поэтому добавить нужный город вы не сможете. Во-вторых, имеется гнездо для присоединения внешней антенны, что делает данный приемник удобным при пользовании в автомобиле.

    К достоинствам данного прибора можно отнести то, что у него штатная антенна не встроенная и при прочих равных условиях, данный прибор определяет координаты в гораздо худших условиях нежели это делают приборы со встроенной внутрь прибора антенной. У GPS II+ существует возможность изменять расположение экрана. При движении пешком можно задать вертикальное положение, а при движении в автомобиле — горизонтальное. Еще данный приемник имеет звуковую сигнализацию и при приближении к заданной точке оповещает вас об этом продолжительным звуковым сигналом.

    К недостатком данного прибора можно отнести то, что экран у GPS II+ черно белый, что сейчас уже не удовлетворяет возросшему требованию к потребительским свойствам приемника. Также не в пользу GPS II+ тот факт, что для работы ему нужно 4 батарейки.

    О GPS 12XL можно сказать, что это точно такой же прибор как и GPS II+, только выполненный в другом корпусе. GPS 12XL продолжает серию приемников, которую открыл GPS 12. Как и GPS 12, данный прибор считается одним из самых надежных и неприхотливых в работе. При сравнении данного прибора с GPS II+ можно отметить недостатки: у него внутренняя антенна и нет возможности изменять рабочее положение экрана.

    У eTrex Summit, как и у всех приборов серии eTrex, нет возможности подключить внешнею антенну, что можно отнести к недостаткам. Так же непонятно почему Garmin в данной модели использовал экран с худшими параметрами, нежели экран у eTrex Venture. Разрешение дисплея у него всего 64х128. Также у данной модели нет джойстика для перемещения по карте и меню. Но, несмотря на это, у eTrex Summit есть функции, которыми обладает только самый дорогой прибор данной серии eTrex Vista. Это — наличие встроенного электронного компаса и барометрического высотомера.

    Электронный компас — очень удобная функция. Если в перечисленных до этого приборах для определения сторон света или при движении на заданную точку для определения азимута нужно обязательно двигаться, то в eTrex Summit данная задача решается гораздо удобнее. Электронный компас будет показывать интересующее вас направление, даже когда вы стоите на месте и что еще более важно, даже тогда, когда вы вращаетесь вокруг своей оси. Данная функция важна в горах и в тех местах, где отсутствует достаточное пространство для перемещения в ту или иную сторону.

    Наличие встроенного барометрического высотомера позволяет отслеживать изменение высот и отображать эту информацию на барограмме.

    Встроенный электронный компас и барометрический высотомер сделали данный прибор популярным среди альпинистов и любителей дельтапланеризма и парапланеризма.

    Цена до 350 долларов

    В эту категорию входят GPS 128, eTrex Legend и GPS eMap.

    Параметры GPS 128 точно такие, же как и GPS 12XL. Отличие данного приемника в том, что он предназначен для стационарной установки. Именно поэтому он обладает большим экраном 6х9.2 сантиметров с разрешением 64х100. К сожалению этот экран черно белый. Благодаря своему большому экрану и тому, что в комплект поставки входит внешняя антенна с 10 метровым кабелем, данный приемник является самым популярным среди яхтсменов и джиперов.

    Приемник eTrex Legend является первым из всей серии, в который можно загружать карты. Благодаря своему экрану с разрешением 160х288 и четырьмя градациями серого вся информация отображаемая приемником читается очень легко. Наличие джойстика позволяет перемещать карту по экрану и следить за своим перемещением.

    Внутренняя память в 8 Мб дает возможность закачивать внутрь прибора карты. Карты представлены на дисках MapSource, которые продает Garmin, либо загрузить в офисе СиБи-Град более подробные карты с планами городов. При записи карт внутрь прибора существует одна неприятность — при перезаписи нужной вам карты внутренняя карта стирается, а это не всегда удобно.

    К недостаткам, как всегда у приборов серии eTrex, относится отсутствие возможности подключения внешней антенны. Так же объем внутренней памяти в 8 Мб может быть недостаточным при загрузке больших карт.

    GPS eMap в стандартной комплектации тоже попадает в эту группу. Достоинством этого приемника является то, что при его разработке были учтены пожелания автомобилистов. Возможность подключить внешнею антенну позволяет легко пользоваться данным прибором в автомобиле.

    Большой экран 4.2х5.6 сантиметров с четырьмя градациями серого и разрешением 120х160 легко читается с любого расстояния и при любой загруженности карты. Дружественный и понятный интерфейс превращает работу с этим прибором в удовольствие.

    В стандартной комплектации внутри прибора уже есть карта всего мира, но если есть необходимость в более подробных картах, то их можно загрузить с дисков картографической продукции MapSource, которые предлагает Garmin, либо загрузить в офисе СиБи-Град.

    К достоинствам этого прибора можно отнести то, что у него имеется возможность загрузки карт на Flash-карты объемом 8, 16, 32, 64 и 128 Мб. С таким выбором возможного объема внутренней памяти можно загрузить внутрь прибора большое количество картографического материала. При хранении карт на картриджах, не стирается изначально загруженная внутрь приемника карта. Это является явным преимуществом перед приборами, внутрь которых закачиваются карты.

    В минимальной комплектации в комплект поставки данного прибора входит лишь сам приемник и шнурок для переноски. Именно поэтому данный GPS приемник обладает сравнительно невысокой ценой. В более дорогой версии в комплект поставки входит еще и картридж для записи карт объемом 8 или 16 Мб, а также кабель для соединения с компьютером.

    К недостаткам можно отнести то, что данный прибор является всего лишь брызгозащищенным, но не водозащищенным, как все остальные приборы.

    Наибольшей популярностью этот приемник пользуется среди автолюбителей.

    Цена до 500 долларов

    В данную ценовую категорию попадают два прибора это eTrex Vista и GPS III+.

    eTrex Vista — это наиболее продвинутый приемник в серии eTrex. Прибор имеет встроенный барометрический высотомер, электронный компас, экран с хорошим разрешением и четырьмя градациями серого. Наличие джойстика позволяет легко осуществлять навигацию по меню прибора и перемещать карту по экрану. Для загружаемых карт предусмотрена внутренняя память размером 24 МБ. Это самая большая внутренняя память.

    Как всегда к недостаткам можно отнести отсутствие возможности подключения внешней антенны.

    GPS III+ — надежный прибор. Данное качество подтверждает тот факт, что его облюбовали джиперы. Наличие отстегивающейся антенны и возможность подключить внешнюю делают этот прибор незаменимым при использовании в местах со слабым уровнем сигнала или в автомобиле. Наличие функции поворота изображения на экране позволяет отображать информацию как в горизонтальном, так и в вертикальном положении приемника.

    Для загрузки карт в данном приемнике предусмотрена внутренняя память. Объем этой памяти, по современным меркам, небольшой, но все равно позволяет решать большинство тактических задач при навигации.

    Как работают лазерные дальномеры

    Дальномер посылает к цели невидимый, безопасный для глаз лазерный луч. Отразившись от цели, лазерный луч попадает в приемник. Схема измеряет время, затраченное лучом на прохождение дистанции, и умножает его на скорость света. В результате получается расстояние до цели, которое и отображается в окуляре.

    Какова дальность работы?

    Максимальная измеряемая дальность для большинства объектов — 1512 м. Максимальная дальность сильно зависит от отражательной способности поверхности цели, погодных условий и т.п.

    • Отражательная способность объекта зависит от его формы, цвета и текстуры поверхности. Яркие цвета лучше отражают свет, чем темные. Полированная поверхность отражает лучше, чем грубая. Расстояние до крупных объектов определяется лучше, чем расстояние до мелких. Наилучший результат измерений получается, если поверхность объекта располагается перпендикулярно лазерному лучу.

    • Плохие погодные условия (дождь, туман, снег, туман) снижают точность определения расстояния. В то же время яркий солнечный свет тоже повлияет на точность.

    • Хотя дальномер может производить измерения через многие типы стекла, в данном случае точность тоже снижается.

    Высокая точность

    В лазерных дальномерах «NEWCOM-OPTIC» используются последние разработки в области лазеров и микроэлектроники. Расчеты производит специализированный микропроцессор.

    Простота работы и богатство функций

    Все дальномеры «NEWCOM-OPTIC» имеют несколько режимов работы, переключение которых осуществляется кнопкой, расположенной сверху.

    Режимы:

    • выбор метров/ярдов при измерении дистанции;

    • выбор километры/час или мили/час при измерении скорости (не все дальномеры имеют функцию измерения скорости);

    • вызов из памяти результатов 10 последних измерений;

    • выбор формы прицела: перекрестие/прямоугольник;

    • режим автоматического сканирования (запускается при удержании кнопки более 3 секунд).

    Дальномеры «NEWCOM-OPTIC» производятся в Канаде, из Канадских и Американских деталей.

    Глава 5. Что такое альманах и эфимерис?

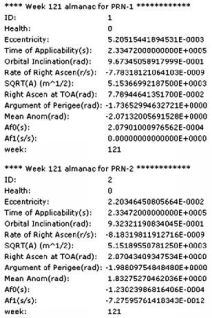

    GPS спутники передают два вида данных — альманах и эфимерис. Альманах содержит параметры орбит всех спутников. Каждый спутник передает альманах для всех спутников. Данные альманаха не отличаются большой точностью и действительны несколько месяцев.

    В свою очередь, данные эфимериса содержат очень точные корректировки параметров орбит и часов для каждого спутника, что требуется для точного определения координат. Каждый GPS спутник передает только данные своего собственного эфимериса. Эти данные действительны только 30 минут. Спутники передают свой эфимерис каждые 30 секунд.

    Если GPS был отключен более 30 минут, а потом включен, он начинает искать спутники, основываясь на известном ему альманахе. По нему GPS выбирает спутники для инициации поиска.

    Когда GPS приемник фиксирует спутник, он показывает на экране «пустой» столбик силы сигнала. В этот момент еще идет процесс сбора данных эфимериса. Когда эфимерис каждого спутника принят, соответствующий ему столбик силы сигнала закрашивается черным цветом и данные, принятые от спутника считаются подходящими для навигации.

    Если питание приемника отключить, а потом снова включить в течении 30 минут, он «поймает» спутники очень быстро, т.к. не надо будет снова собирать данные эфимериса. Это называется «горячий» старт.

    Если после отключения прошло более 30 минут, будет произведен «теплый» старт и GPS приемник снова начнет собирать данные эфимериса.

    Если GPS приемник был перевезен (в выключенном состоянии) на несколько сотен километров или внутренние часы стали показывать неточное время, то данные имеющегося альманаха являются неверными. В таком случае навигатору требуется выполнить новый «поиск неба» (переинициализация) для загрузки нового альманаха и эфимериса. Это уже будет «холодный» старт.

    Иногда бывает такая ситуация, что GPS приемник долго не может «поймать» спутники. При этом на экране «Спутники» отображается пустое небо без номеров спутников. Оживить GPS поможет программка GPS Utility. Кроме нее, вам потребуется рабочий GPS приемник. С помощью программы вы можете выкачать альманах из рабочего приемника в ПК, а потом, подключив «мертвый» GPS, закачать в него.

    Программа OziExplorer позволяет экспортировать считанный из приемника альманах в текстовый файл. Ниже приведен отрывок такого файла для первых трех спутников.

    Глава 6. Подключение GPS-навигатора к персональному компьютеру

    Здесь изложены основы подключения большинства навигаторов GPS производства GARMIN к последовательному порту компьютера для передачи данных. Поскольку навигатор GPS ведет двусторонний обмен данными с компьютером, подключение следует выполнять тремя проводами: «Прием данных» (RxD), «передача данных» (TxD) и «заземление сигнала» (SG). Провод заземления является общим и для кабеля электропитания, и кабеля передачи данных.

    Разъем последовательного СОМ-порта

    Большинство персональных компьютеров оснащены стандартным 9-пиновым (штырьковым) разъемом типа «папа», иногда на схемах обозначаемым DB9. На более старых компьютерах ту же функцию выполняет 25-штырьковый разъем СОМ-порта типа «папа», который в документации обозначается DB25. Вам не удастся перепутать этот порт с портом принтера, который также имеет 25-штырьковый разъем на задней стенке вашего компьютера, потому что разъем для подключения принтера имеет тип «мама».

    Для подключения к разъему «папа» СОМ-порта на компьютере потребуется приобрести ответный разъем типа «мама» для СОМ-порта. Такой разъем можно приобрести в практически в любом магазине товаров для компьютеров или радиотоваров.

    Комбинированный кабель данных/электропитания для навигатора GPS

    Если такой кабель не входит в комплект поставки вашего навигатора GPS, можно обратиться к дилеру товаров GARMIN или непосредственно в корпорацию GARMIN.

    Дополнительные устройства, которые могут понадобиться

    Источник постоянного тока

    Его можно приобрести у дилера товаров GARMIN, у самой GARMIN или в магазине электротоваров.

    Переходник автомобильного прикуривателя с кабелем для питания навигатора GPS

    Обратитесь в магазины автомобильных запчастей и электротоваров.

    Мультиметр

    Прибор для проверки контактов в электроцепях.

    Меры предосторожности

    Прежде чем взять в руки паяльник, следует отключить все кабели от навигатора, от компьютера и от источников тока.

    Если вам самому не хочется заниматься пайкой и разводкой проводов, можете обратиться за помощью к знакомым или же в ателье обслуживания и ремонта телерадиоаппаратуры или компьютеров. Если возникают сомнения, всегда обращайтесь к профессионалам.

    В процессе пайки соблюдайте всю необходимую осторожность.

    Если используется электропитание навигатора GPS от внешнего источника тока, контролируйте уровень подаваемого напряжения. Невыполнение этого условия может повредить навигатор GPS! Источник электропитания компьютера не вырабатывает ток, необходимый для навигатора GPS.

    Порядок сборки

    Следует зачистить все контакты и провода, предназначенные для пайки. Длина зачищенных концов проводов должна соответствовать размерам контактов, к которым провода будут паяться. Если к разъему уже припаяны отрезки проводов, можно подпаяться и к этом проводам, не забывая о необходимости изоляции всех паяных контактов.

    Ниже приведены схемы разводки проводов для подключения навигатора GPS к разъему.

    Припаять жилу DATA OUT кабеля питания/данных к штырьку 2 приема данных (RxD) на разъеме DB9 (или 3 на разъеме DB25).

    Припаять жилу DATA IN кабеля питания/данных к штырьку 3 передачи данных (TxD) на разъеме DB9 (или 2 на разъеме DB25).

    Оплетку кабеля питания/данных припаять к штырьку 5 заземления сигнала (SG) на разъеме DB9 (или 7 на разъеме DB25).

    Если навигатор GPS запитывается от внешнего источника электротока, потребуется разделить оплетку (кабеля питания данных навигатора и подсоединить оплетку и к заземлению (экрану) компьютера, и к минусу источника тока. «Земля» и для электропитания, и для данных — общая.

    Одновременно плюсовую жилу кабеля питания/данных навигатора следует подсоединить к плюсу источника тока. Значения напряжения питания навигатора и тип используемого предохранителя — указаны в Руководстве пользователя навигатора.

    После окончания пайки нужно подключить кабель питания/данных к навигатору GPS и подсоединить к разъему СОМ-порта компьютера на его задней стенке. Теперь кабель готов передавать данные от навигатора к компьютеру и обратно.

    Если связь не устанавливается, проверьте следующее:

    • Все кабели должны быть подключены крепко

    • Все контакты на разъемах не оборваны (используйте мультиметр)

    • Последовательный порт компьютера работоспособен и свободен (не используется другим устройством). За консультацией следует обращаться к изготовителю компьютера.

    • Правильно установлены параметры интерфейса (протокол обмена данными) в настройках системы навигатора GPS. Подробности — в Руководстве пользователя.

    Если проблемы не разрешаются, обратитесь в службу обслуживания пользователей корпорации GARMIN.

    Схемы подключения

    Примечание: у 9-типинового разъема номера контактов обычно напечатаны прямо рядом с контактами (штырьками, отверстиями под штырьки)

    Объединение приемника DGPS, навигатора GPS и компьютера

    Разводка проводов будет той же, но с одним только исключением.

    Навигатор GPS не может работать (принимать данные) с двумя устройствами одновременно, а выдавать данные может на 3 устройства одновременно (но не более).

    Поскольку и компьютер и приемник DGPS ведут двунаправленный обмен с навигатором GPS, необходимо подключить навигатор GPS только к каналу выдачи данных на компьютер, или установить переключатель с общим экраном (землей) и с переключаемыми каналами данных от компьютера или от приемника DGPS.

    Такой переключатель позволит загружать данные с компьютера на навигатор GPS, тогда как загрузка данных с приемника DGPS будет выключена.

    В другом положении переключателя будет вестись прием поправок с приемника DGPS, тогда как обмен с компьютером возможен будет только в режиме экспорта данных с навигатора.

    Ниже показан пример реализации разводки.

    Примечание: при передаче данных от компьютера к приемнику GPS (вход данных приемника GPS переключен на компьютер), использование сигналов маяка DGPS невозможно. Для возобновления нормальной работы с сигналами DGPS следует переключатель поставить на вход данных от DGPS

    Для пользователей компьютеров Macintosh

    В настоящее время корпорация GARMIN не поддерживает пользователей компьютеров Macintosh, не имеет и не продает программных продуктов и электронных компонентов к таким компьютерам. В качестве посильной помощи владельца этих компьютеров ниже приводится схема подключения контактов от приемника GARMIN к 8-штырьковому разъему стандарта DIN8, расположенному на корпусе компьютера Macintosh. Программное обеспечение, созданное для IBM-совместимых компьютеров, можно запускать на компьютере Macintosh в режиме эмуляции. Стандартным для компьютеров Macintosh является 8-штырь-ковый разъем стандарта DIN8 типа «мама» на задней стенке. Для подсоединения кабеля питания/данных к разъему DIN8 можно использовать вышеприведенные правила за следующими исключениями:

    • Припаять жилу DATA OUT кабеля питания/данных к штырьку 5 приема данных (RxD) на разъеме DIN8

    • Припаять жилу DATA IN кабеля питания/данных к штырьку 3 передачи данных (TxD) на разъеме DIN8

    • Оплетку кабеля питания/данных припаять к штырьку 4 заземления сигнала (SG) на разъеме DIN8

    Глава 7. Использование GPS в походе

    Не так уж часто сегодня на горной тропе можно встретить человека с GPS-приемником в руках. Но интерес к GPS среди туристов потихоньку растет. А перед тем, как решиться на покупку, хочется больше узнать об использовании приемника в походных условиях. Станет ли он реальным помощником в ориентировании? Или придется выслушивать насмешки друзей и упрекать себя в том, что полторы сотни долларов выброшены на ветер?

    Сравнить разные приемники (и цены) можно на сайтах фирм-продавцов. Нетрудно найти информацию об опыте использования GPS-приемника с портативным компьютером, а также почитать, что думают о GPS те, кто поднимался с ворохом оборудования на Мак-Кинли или пересекал Гренландию. Прочую информацию придется выковыривать по кусочкам из отдельных заметок и форумов.

    Сначала рассмотрим несколько обычных ситуаций, в которых может быть полезен GPS-приемник (для краткости я дальше буду называть его просто GPS).

    1. Определить расстояние до нужной точки и направление на нее.

    Допустим, тропа уходит в лес, в глуши которого находится озеро, а на берегу озера — наша цель. Ведет ли данная тропа к озеру, неизвестно. Может, да, а может, нет.

    Идти в густом лесу по компасу, строго придерживаясь одного и того же направления, тяжело (иногда просто невозможно). Возьмем карту, по ней измерим расстояние и азимут до озера от той точки, в которой находимся сейчас. Введем эти данные в GPS, создадим точку (waypoint) «Озеро» и включим функцию движения к заданной точке (Goto). Теперь, как далеко мы бы ни отклонились от курса, GPS будет показывать направление на точку «Озеро» и расстояние до нее.

    Частный случай: не удается «привязаться» к карте. Тогда в качестве «отправной» точки можно выбрать любую другую, «привязанную» к карте, и уже от нее измерять расстояние и азимут (в навигаторе Garmin eTrex эта функция называется Project).

    2. Определить свое местоположение на местности.

    Вы находитесь на тропе, видимых ориентиров нет, но есть предыдущие координаты, измеренные по GPS и привязанные к карте (например, место ночевки у слияния двух рек). Нужно определить, сколько вы прошли и где находитесь. Для этого с помощью GPS определите текущие координаты, создайте точку и примените функцию Goto от этой точки к точке, соответствующей месту ночевки. GPS покажет расстояние и азимут. Вам остается отложить на карте расстояние в обратном направлении от места ночевки, и задача решена. Мы использовали GPS таким образом, запутавшись в лесных тропинках на границе Московской и Рязанской областей. GPS помог решить эту проблему.

    Ситуации, когда нужно «привязаться» к карте в отсутствие видимых ориентиров, не так уж редки. В 1999 году на плато горы Спамберга (Сахалин), имея неплохую карту 1 см: 500 м, мы потратили несколько часов, чтобы в тумане, под дождем выйти к нужному краю плато. Будь у нас GPS, дело могло сложиться иначе.

    3. Определить точку возврата.

    Очень часто в походе необходимо вернуться к нужной точке. Например:

    • «Радиалка». Нужно сходить и вернуться в лагерь.

    • Разведка. Вернуться к оставленному рюкзаку.

    • Заброска/закладка. Часть продуктов (а иногда и снаряжения) прячется где-то на маршруте, чтобы забрать их, когда группа будет снова проходить поблизости.

    Не всегда можно полагаться на память. Рюкзаки, оставленные среди крупных камней или в таежной глуши («под большим кедром»), легко потерять, особенно если вы возвращаетесь не по тому пути, по которому шли вначале. Это особенно актуально в одиночных походах, при плохой видимости, при неустойчивой погоде.

    Частный случай — запись участка пути (трека, track) во время разведки. Сбившись с пути или сделав кольцо, можно, используя GPS, легко вернуться на тропу. Особенно важно, если тропа малозаметна и/или видимость затруднена.

    Еще один пример использования GPS — отметка по ходу движения удобных мест для стоянки, если вы собираетесь возвращаться тем же путем. Мы поступали так во время похода в район Белухи, который связан с цивилизацией (поселком Тюнгур) двумя основными тропами. Мы отметили все стоянки на тропе подъема, чтобы потом, возвращаясь в поселок, знать все возможные варианты для ночевки. На обратном пути, глядя в GPS, мы могли прикинуть: стоит ли разбивать лагерь тут или пройти еще два с половиной километра до следующей удобной поляны?

    Есть у GPS функции, достойные упоминания, но польза от них мне кажется сомнительной.

    1. Определение высоты своего положения на местности. Относитесь к этой возможности снисходительно (я не говорю сейчас о моделях приемников с барометрическим альтиметром). Конечно, приятно узнать, на какую высоту вы забрались, и сравнить с предыдущими личными рекордами. Однако расхождение между показаниями GPS и высотами, определяемыми по карте, может составлять добрую сотню метров. К сожалению, недорогие GPS определяют высоту с меньшей точностью, чем хотелось бы.

    2. Определение темпа движения. С помощью GPS можно оценить среднюю скорость движения по тропе и прикинуть, сколько времени уйдет, чтобы подойти к месту стоянки. Жаль, что понятие «средняя скорость» весьма условно. Двигаясь вдоль реки, группа может потратить лишние полчаса на обход прижима, образованного недавним обвалом и отсутствующего на самой точной карте. Поэтому особенно полагаться на эту функцию GPS не следует.

    3. Использовать GPS вместо компаса неудобно, что бы ни говорили производители. Например, базовая модель eTrex может играть роль компаса только в движении. Брать по нему азимут и вовсе смешно. Лучше пользоваться обычным магнитным компасом, который не оттягивает карман и не зависит от батареек.

    Другие функции вроде определения времени восхода и захода солнца, возможно, производят впечатление, но на маршруте практически бесполезны.

    Рассмотрим несколько важных вопросов, касающихся использования GPS в походе.

    Точность (accuracy) GPS-ориентирования способами, описанными в пунктах 1 и 2, в большей степени зависит от качества карты и вашей аккуратности и в меньшей степени — от самого GPS. Рассуждения о недостаточной точности определения координат, «загрублении» приемников и т.д. довольно часто можно встретить в Интернете. Это любопытно, однако куда большую погрешность вносят ошибки при вычислении расстояния и азимута по карте с помощью линейки и компаса.

    Покидая место ночевки на озере (Катунский хребет, Алтай), мы измерили расстояние (5 км) и азимут до перевала. При выходе в цирк перевала GPS в целом правильно указывал направление на нужную седловину, так что, будь видимость плохой, мы бы могли взойти на перевал, ориентируясь по GPS. На седловине мы сравнили показания GPS с расчетными. Отклонение составило 300 м — немало, хотя приемлемо для нашей цели. Виноват ли GPS? Скорее, проблема была в том, что мы не точно соотнесли его показания с картой.

    Повысить точность можно несколькими простыми приемами, известными любому, кто занимается ориентированием. Выбирайте для измерения несколько точек, по возможности сокращайте расстояния, используйте вместо компаса транспортир и старайтесь подобрать крупномасштабные и заслуживающие доверия карты района.

    Погодные условия на GPS не влияют. Приемник способен «видеть» спутники и в туман, и в дождь.

    Работа GPS в лесу, в ущелье или в другой местности, где наблюдается «дефицит» открытого неба, обычно неустойчивая. Чем меньше обзор, тем труднее дается GPS установка связи со спутниками. Если включить прибор в глухой тайге, может ничего не получиться. Однако почти на любом маршруте встречаются поляны с относительно чистым небом. Если GPS один раз «зацепился» за спутники, то последующая «потеря» одного-двух не так уж и страшна — возможно, ориентирование даже не прервется.

    Сколько нужно батареек — зависит от модели GPS. Фирма Garmin говорит, что ее базовый eTrex может непрерывно работать от двух щелочных батареек более 20 часов. Насколько мне известно, мало кто достигал такого замечательного результата в походной жизни. Купив приемник, сразу переведите его в экономный режим и не держите постоянно включенным — это почти никогда не требуется. Включайте приемник только для того, чтобы записать новую точку, или если GPS действительно нужен для ориентирования. Если вы последуете этому совету, одного комплекта щелочных батареек хватит на 5-7 дней. В первый поход лучше взять дополнительный комплект батареек, потому что некоторое время уйдет на освоение прибора.

    Важный вопрос — как хранить и транспортировать GPS. Для приемника нужно купить или сшить чехол. Чехлы, которые предлагают фирмы-продавцы, обычно сделаны из кожи и для похода малопригодны. Под дождем кожа намокает и сушится потом долго. Лучше чехол из синтетического материала. Чехол может скрывать GPS полностью и не иметь пластикового «окошка» — на деле оно и не нужно. Хорошо, если чехол изнутри выложен чем-то мягким, чтобы не повредить стекло прибора при случайном ударе или падении. На маршруте ремешок от GPS должен быть пристегнут к чехлу через маленький карабин. Тогда, случайно выскользнув из руки, прибор не ударится о камни и не покатится вниз по снежному склону, а повиснет на «страховке». Если чехол с прибором висит на шее, он будет болтаться, цепляться за ветки деревьев, мешать при ходьбе. Держать GPS в кармане рюкзака нет смысла — замучаетесь снимать-надевать рюкзак. Не цепляйте GPS к поясу — ухудшите обзор неба, то есть, контакт со спутниками. Лучше прикрепить чехол к лямке рюкзака на уровне немного ниже плеча. Получается маленький съемный карман, из которого GPS можно легко вынуть на ходу.

    Если же прибор не нужен, уберите его в рюкзак. Ни к чему также привлекать внимание правоохранительных органов, если только вы не носите в нагрудном кармане разрешение Госсвязьнадзора. Да и батарейки поберечь стоит.

    Боится ли GPS воды? Garmin утверждает, что нет. Однако мы не советуем экспериментировать с купанием GPS — погружать его в речку, оставлять на ночь лежащим в траве и т.п. Упакованный в чехол, наш приемник чувствовал себя вполне нормально под дождем, но при первой возможности мы убирали его подальше.

    Подведем итог.

    Я не отношу себя к слепым почитателям GPS, но еще дальше я от ортодоксов, которые брюзжат, что GPS себя не оправдывает, коль скоро не может заменить компас, карту и мозги. Таким людям я бы хотел напомнить, что время сапог-скороходов и скатертей-самобранок еще не наступило. GPS — не нянька, которая заботливо ведет «чайника» по маршруту любой сложности. Владелец GPS нуждается в компасе и карте не меньше, чем другие туристы. Без элементарных навыков ориентирования GPS становится симпатичной игрушкой. Если же такие навыки вы уже приобрели, то GPS поможет сэкономить время, правильно расходовать силы на маршруте и ориентироваться в сложных метеоусловиях. При весе в 150 г. и цене порядка $150 базовая модель приемника Garmin eTrex является хорошим выбором для туриста. Так что берите с собой в горы GPS, и он вас не разочарует.

    Прокладывая маршруты по горным перевалам, любуясь грандиозными водопадами, обнаруживая удобные места для стоянок, не забывайте отмечать точки GPS. Эта информация может пригодиться не только вам, но и тем, кто еще только собирается в поход «по вашим следам».

    Глава 8. Как за неделю научиться грамотно ездить по Москве

    Предстартовая подготовка

    Появления устройства со встроенным GPS приемником КПК-энтузиасты, к каковым я себя причисляю, ожидали довольно давно. Однако лично у меня возникало справедливое опасение, что качество приема у встроенного в такой наладонник ресивера будет оставлять желать много лучшего. Поэтому, прикрепив тестовый Mio 168 к лобовому стеклу своего автомобиля, я морально приготовился к борьбе за сигнал. К моему огромному облегчению, качество приема оказалось на очень высоком уровне. По крайней мере, связь со спутниками был практически всегда, даже когда я проезжал под большинством эстакад. И, как положено, пропадала только в тоннелях.

    Столь приличный уровень приема в основном обеспечивался встроенной антенной Mio 168, которая расположена на задней панели и раскрывается наподобие отражателя.

    Но обо всем по порядку. Во-первых, расскажу о том, как правильно закрепить компьютер в автомобиле. Проблем это не составило, поскольку я сразу обнаружил в коробке держатель с присоской.

    Крепится держатель прямо на лобовое стекло. Причем, отодрать потом его присоску очень и очень проблематично. Мне не удалось этого сделать даже двумя руками. От применения радикальных физмер остановило только опасение за целостность лобового стекла и здравый смысл. Поразмыслив немного и осмотрев держатель, обнаружил на присоске небольшой ярлычок. Если за него потянуть, то присоска легко отходит. Правда, особой необходимости в ежедневном выполнении этой процедуры нет, поскольку компьютер можно легко снять с держателя, а держатель оставить на стекле.

    Маловероятно, что грабители соблазнятся простым пластиковым держателем. Однако особо мнительным пользователям рекомендую снимать аксессуар — от греха подальше.

    Следующий шаг — регулировка положения компьютера. Разворачиваем компьютер под нужным углом, держа в уме, что удобство пользования должно сочетаться с безопасностью движения. Поэтому регулируем все тщательно, так, чтобы на маршрут можно было посмотреть, не особо отвлекаясь от дороги, и таким образом, чтобы компьютер не загораживал собой дорогу.

    Немного о КПК Mitac Mio 168 в свете навигации

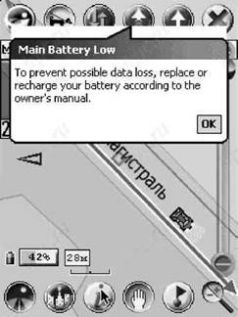

    К сожалению, любое электронное устройство нуждается в питании. У Mitac 168 нет резервной батареи, поэтому, если вдруг заряд основной батареи иссякнет, то все данные, включая настройки навигационной программы, будут потеряны.

    Не забывайте периодически заряжать аккумулятор! Для этого имеется обычный сетевой адаптер и дополнительный адаптер для зарядки от прикуривателя. Одного заряда аккумулятора Mio 168 хватает на 5,5 часов работы с минимальной подсветкой и около 3 часов при максимальном уровне. Поэтому при длительных путешествиях возите с собой запасной адаптер, благо, это не обременительно.

    Основная проблема при движении днем — это солнце. Поскольку дисплей у большинства современных Pocket PC (а именно для этих КПК была создана навигационная система PocketGPS Pro Moscow) трансфлективный, то на солнце он сильно бликует. Посему, чтобы что-то рассмотреть приходится постоянно разворачивать компьютер или закрывать его рукой. На этой почве даже возникло рационализаторское предложение — соорудить для наладонника небольшой козырек. Но это пока мечты…

    К вопросу об управлении тестовым Mio 168. С точки зрения дизайна и органов этого самого управления наш подопытный представляет собой обычный карманный компьютер, который ничем не отличается, например, от почти аналогичного, только без GPS — Mitac Mio 336, обзор которого мы опубликуем в ближайшем будущем. Упомяну только, что мощности процессора (400 МГц Intel PXA255) и 64 Мб ОЗУ нашего героя за глаза хватает для того, чтобы программа навигации работала без «тормозов».

    • 1 — антенна

    • 2 — кнопка включения/выключения питания

    • 3 — кнопка диктофона

    • 4 — кнопка перезагрузки

    • 5 — разъем наушника

    • 6 — микрофон

    • 7 — разъем адаптера питания

    • 8 — решетка динамика

    • 9 — органы управления (кнопки быстрого вызова приложений и кнопка навигации)

    • 10 — световые индикаторы

    • 11 — держатель с присоской

    Карты в руки!

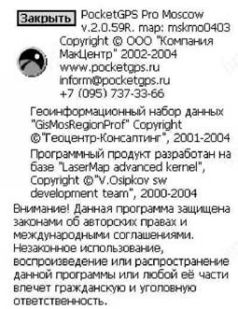

    Программа навигации была предоставлена мне компанией «Мак-Центр». В моем распоряжении оказалась PocketGPS Pro Moscow версии 2.0.59R с картами Москвы и Московской области, выполненными компанией «Геоцентр-Консалтинг».

    Управление программой навигации

    Перед стартом небольшой ликбез по управлению системой навигации. Меню в привычном понимании нет, а все управление осуществляется с помощью двух рядов перепрограммируемых пиктограмм (шесть в верхнем ряду и шесть в нижнем) и шести аппаратных кнопок управления. Итого — 18 управляющих кнопок. Поверьте мне, этого вполне достаточно, практически на все случаи жизни.

    Хотя реальных функций у программы гораздо больше. Просто пользователь может запрограммировать на эти 18 кнопок те функции, которые он использует чаще всего, чтобы обеспечить к ним оперативный доступ.

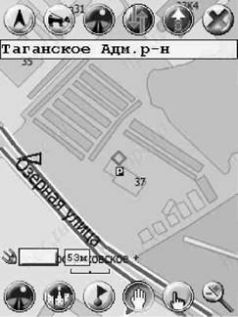

    Второй вариант, когда можно отключить отображение верхней и нижней панелей с кнопками управления. В этом случае все пространство дисплея будет отдано под отображение карты (что весьма полезно при движении в центре города).

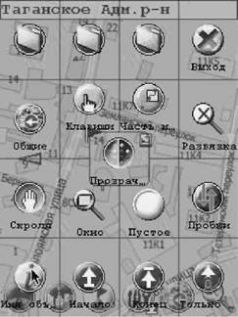

    Меню в этом случае реализовано в виде прозрачных кнопок, часть которых также перепрограммируема. Оно вызывается нажатием на ромб в центре карты.

    Столь широкие возможности настроек программы позволяют «заточить» ее под нужды практически любого пользователя.

    Для того, чтобы грамотно и быстро путешествовать по дорогам Москвы, необходимы четыре вещи:

    • аппаратура с GPS навигатором

    • подробная карта города, желательно с номерами домов, названиями улиц, станций метро и кучей другой справочной информации

    • по возможности информация о пробках на дорогах

    • и, собственно, автомобиль.

    Можно, конечно, обойтись и без всего этого. Но альтернативой бортовому КПК-навигатору с GPS-приемником реально может послужить только десятилетний опыт профессионального вождения по Москве, например, в качестве водителя такси. Наличием такого бесценного багажа знаний похвастаться сможет далеко не каждый, поэтому нам, скромным рядовым автомобилистам и приходится изыскивать другие более доступные средства. В частности, задействовать связку карманный компьютер и GPS-приемник, либо решение «два-в-одном», как в нашем случае Mio 168 co встроенным ресивером, об особенностях работы которого — чуть ниже.

    Навигационная система, конечно, будет полезна не только автомобилисту, но и пешеходу, но, во-первых, пешее передвижение не чета «конному» в отношении скоростей, да и к тому же в метро GPS аппаратура не работает. Аккумулятора такому «спутниковому пешеходу» также на целый день не хватит, придется искать места для подзарядки.

    Я, наверное, не открою Америки для большинства читателей, если расшифрую аббревиатуру GPS, как Global Positioning System — в переводе «систему глобального позиционирования», но все же позвольте провести маленький экскурс. Используя эту систему, можно определить свои координаты на местности. Основана она на сети американских космических спутников (в большинстве своем военной ориентации). Для того, чтобы определить свое местоположение, вам понадобится специальный радиоприемник, работающий в стандарте GPS.

    Надо ли говорить, что, поскольку система буржуйская, то и полный контроль над ней тоже в руках наших американских товарищей. Причем, придумывали они ее далеко не для мирных целей, скорее, для нужд Пентагона. И как все, что сделано американскими милитари, GPS имеет очень приличные параметры, в данном случае точности позиционирования. Для нас, простых гражданских смертныx, эта точность нарочно загрублена до 30 м, чтобы мы, ни дай бог, не вздумали вступать в ряды международного терроризма и баловаться с радиоуправляемыми ядерными бомбами.

    Поэтому не удивляйтесь, если ваш автомобиль не находится точно на линии маршрута, а обозначен на карте либо справа от него, либо слева, причем, не обязательно на самой проезжей части. Не забывайте — точность 30 м. Карта же прорисована с гораздо большей точностью.

    Максимальный масштаб — 10 м, при этом размер минимального объекта может иметь несколько метров. Словом, смотрите как это все выглядит на экране моего тестового КПК.

    Вот и возникает некоторая несогласованность — с одной cтороны, карта с избыточной точностью, а, с другой, навигационный приемник, округляющий показания.

    Эх, будь у меня военный GPS-навигатор, да еще и танк в придачу, не было бы проблем с московскими пробками! Однако жить такое несоответствие не мешает, поскольку на прокладку маршрута особо не влияет.

    Прокладка маршрута

    Теперь приступим, собственно, к прокладке маршрута. Сначала нужно выбрать две точки — начало и конец маршрута.

    Так, например, возьмем маршрут от работы до дома.

    Для выбора начала маршрута нужно воспользоваться кнопкой «Поиск», на этой закладке задать название улицы, выбрать нужный номер дома и затем просто нажать кнопку «начало» или «конец маршрута».

    Если довольно часто или с определенной периодичностью вы пользуетесь какими-то пунктами на маршруте, то можно поместить их в закладки. Тогда при последующих запусках программы ваши адреса будут храниться в закладках, и необходимость каждый раз задавать поиск этих адресов отпадет. При выходе из программы проложенный ранее маршрут теряется, если его не сохранить, отметив это в настройках, поэтому не забывайте сохранять свой маршрут, иначе придется прокладывать его заново.

    Известные объекты

    Поиск можно осуществлять не только по конкретному адресу, но и по имени объекта или же задать поиск объекта определенного типа, находящегося в пределах заданного расстояния от вашего местоположения.

    К примеру, мне нужно было найти гостиницу, чтобы разместить приехавших ко мне коллег из другого города. Набрав поиск объекта «гостиница» в PocketGPS Pro Moscow, я обнаружил пару ближайших заведений, в одном из которых благополучно и разместил моих гостей.

    Кроме того, с помощью программы можно найти ближайшую АЗС, больницу и множество других объектов. Всего их около 20 000, я не проверял точное количество, но их действительно очень много, так что вероятность нахождения какого-нибудь нужного объекта поблизости весьма велика.

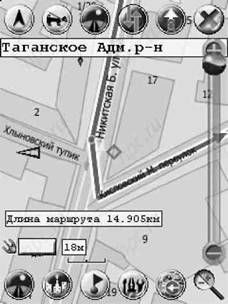

    Далее программа автоматически проложит маршрут следования и сообщит вам об этом.

    Не забудьте включить опцию «GPS-сопровождение», именно она включает постоянное сканирование текущих координат и осуществляет привязку автомобиля к маршруту (появится пиктограмма автомобиля с зажженными фарами).

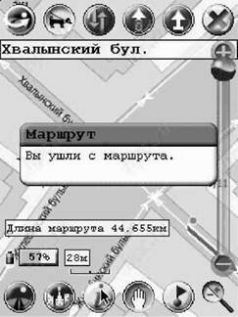

    Если вы вдруг сойдете с маршрута, то программа выдаст соответствующее предупреждение. Если вы вернетесь обратно, то сообщит и об этом тоже.

    Бодрый женский голос будет уведомлять об изменениях в направлении движения (только в узловых точках), закладках, которые вы проезжаете.

    На экране может отображаться скорость движения автомобиля, расстояние до конца маршрута, общая длина маршрута, название улицы и номер дома, мимо которого вы проезжаете.

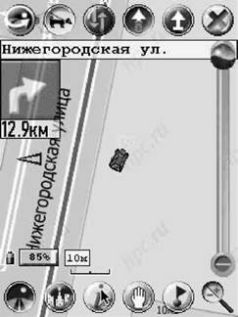

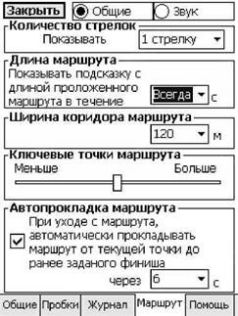

    Для того, чтобы заранее знать, когда нужно сделать следующий поворот, необходимо включить «панель ориентирования», которая даст нужную информацию о направлении и расстоянии до него.

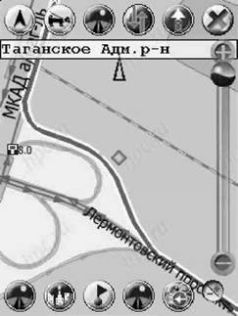

    Каково же было мое удивление, когда при повороте на МКАД с Рязанского проспекта, я обнаружил, что ближайший поворот, который мне предстоит сделать, находится в 37 км, на пересечении с Мичуринским проспектом. В общем, это и правильно, поскольку МКАД можно считать дорогой прямой.

    Я уже упоминал о ключевых точках — по идее это точки, в которых возможно изменение направления движения. Однако расположение некоторых ключевых точек меня, признаться, удивило. Количество ключевых точек можно увеличить или уменьшить, но независимо от их количества, избавиться от того, что иногда при полном отсутствии развилок (просто изгиб дороги) программа рекомендует взять левее или правее, не удается.

    Так, при съезде на МКАД программа говорит «поверните направо» (на съезд), а при выезде на МКАД уже не говорит этого. Это как раз правильно, но вот зачем на самом съезде, где некуда деваться, кроме как ехать прямо, она рекомендует «взять правее»?

    Единственная видимая польза предупреждений на изгибах дороги — это повышение бдительности. Иногда лучше предупредить водителя, чтобы не расслаблялся. Тот же приятный голос сообщает о необходимости повернуть, причем, делает это заранее, на заданном вами расстоянии (начиная от 1 м и заканчивая 1 км). В процессе выполнения самого маневра вам два раза повторят, куда вы, собственно, поворачиваете.

    Автомобильные пробки

    Программа позволяет проложить маршрут между двумя различными точками на карте Москвы. Причем, маршрут не абы какой, а оптимизированный, по умолчанию, самый короткий по времени. Но самый короткий маршрут не есть самый быстрый, если к тому же учитывать особенности национального движения по Москве. Я имею в виду автомобильные пробки.

    Существует два способа борьбы с этим вечным злом. Первый — это построение нового маршрута с учетом информации о дорожных заторах. Правда, в этом случае информация должна поступать оперативно и быть доступной в любой момент времени. В PocketGPS Pro Moscow предусмотрена возможность загрузки данных от компании «Вессолинк» (проект «Смилинк»). Для этого используется канал GPRS (лично я предпочитаю мобильный телефон с GPRS функцией и ИК-портом) или специальный пейджер, который подключается к карманному компьютеру по COM-кабелю.

    Признаться, ни кабель, ни ИК-порт не являются лучшими решениями. В случае использования кабеля будет занят единственный существующий на компьютере коммуникационный разъем, а поскольку отдельного разъема для подключения автомобильного сетевого адаптера нет, то при работе с пейджером об одновременной зарядке аккумулятора придется забыть.

    ИК-порт тоже не сахар. Попробуйте расположить закрепленный на лобовом стекле компьютер и телефон ИК-портами друг к другу. Если сможете, то смело записывайтесь в цирковое училище на акробатическое отделение. (Также на подходе новый кабель серии Pocket Nature, который позволит подключить к КПК любой мобильник, имеющий COM-порт.)

    Некоторые скажут, что нет необходимости скачивать пробки постоянно. Однако ситуация с заторами на дорогах меняется достаточно быстро, программа же позволяет получать схему пробок с частотой от 1 минуты до 1 часа.

    Итак, маршрут на карте обозначается жирной красной линией, а пробки отображаются с помощью цветных желтых стрелок. Их плотность соответствует реальной плотности пробок.

    Конечно, он-лайн поставка информации о пробках — вещь очень удобная, но, к сожалению, не бесплатная. Как говорится, всегда есть выбор — либо платить ежемесячную абонентскую плату, либо самому собирать информацию о московских заторах и учитывать ее при составлении маршрута.

    Таким образом, мы переходим ко второму варианту — ручному способу ввода заторов и пробок. Если вы заранее знаете, что выбранный маршрут — потеря времени (из-за «пробок», конечно же), то можно, выбрав одну или несколько точек на этом пути, поставить там принудительный затор.

    Можно закрыть проезд (используя пункты «искусственная пробка» или «перекрытая дорога»), открыть проезд или отменить движение в обратном направлении.

    Последняя функция эмулирует вариант с односторонним движением. После этого можно проложить новый маршрут или воспользоваться возможностью автоматической прокладки маршрута (о ней чуть ниже).

    Программа проложит новый вариант маршрута, исключив выбранную вами точку. Причем, не просто предложит вам объехать эту точку, а действительно выберет оптимальный маршрут.

    Движение по маршруту

    Несколько раз случалось, что я сбивался с маршрута — поворачивал не туда или забывал перестроиться в нужный ряд (о выборе полос чуть ниже). В этом случае (если указана соответствующая опция в настройках) программа автоматически прокладывала новый маршрут.

    Например, мне необходимо было попасть с Бережковской набережной в здание рядом с метро «Юго-Западная». Маршрут проходил через Мичуринский проспект. Но я задумался и, двигаясь по Университетскому проспекту, не свернул на него. Программа автоматически проложила новый маршрут, выдав мне предупреждения о разворотах (их там два). Ради интереса я продолжил движение до Комсомольского проспекта, даже тогда программа продолжала предлагать мне новые варианты. В конце концов, я выбрал маршрут через проспект Вернадского.

    Как я уже упоминал выше, во время тестирования я несколько раз сбивался с маршрута. Связано это было в основном с тем, что программа не различает, по какой полосе вы, собственно говоря, двигаетесь. Что вполне закономерно, учитывая точность определения положения машины. Трудно требовать от навигатора различить две полосы, общая ширина которых — меньше 30 м.

    Поскольку расстояние, на котором программа предупреждает меня о необходимости сделать поворот, я выставил маленьким, оптимистично полагаясь на свой опыт водителя, то не удивительно, что в московской толчее мне зачастую не удавалось вовремя перестроиться. Так что — совет на будущее, если район незнакомый, задавайте расстояние, на котором будет появляться голосовое уведомление, побольше. Тогда и времени для того, чтобы перестроиться на нужную полосу, будет достаточно.

    Еще одна занимательная вещь — это путешествие по туннелям. При проезде через туннель сигнал GPS спутников теряется и определить местоположение машины невозможно. Поэтому программа просто прокладывает прямой маршрут и ждет появления сигнала после окончания туннеля для того, чтобы скорректировать свое новое местоположение. Но поскольку большинство туннелей имеют некоторый радиус закругления, то не удивительно, что сразу после «выхода на связь» вы окажетесь в нескольких десятках метрах от ожидаемого выхода. Особенно хорошо это заметно при движении по Лефортовскому туннелю (с внешней стороны 3-го транспортного кольца). Правда, через несколько секунд программа определила мои новые координаты и «вернула» на первоначальный маршрут.

    Светофоры

    PocketGPS Pro Moscow умеет прокладывать маршрут движения, учитывая пробки и искусственные заграждения, но есть один существенный нюанс, который разработчики пока не учли.

    Я имею в виду светофоры. Казалось бы, что тут особенного. Однако на большинстве существующих перекрестков стоят светофоры, имеющие не равнозначный приоритет движения. При пересечении главной дороги со второстепенной время работы светофора в «зеленом» режиме для главной дороги выше. Получается, что вы пересечете перекресток быстрее, если будете ехать по главной дороге, а не по второстепенной. Особенно это касается пересечений со специальными трассами — Ленинский проспект, Комсомольский и т.д. Программа же не делает различий между двумя различными светофорами, поэтому более короткий маршрут может оказаться и не самым быстрым.

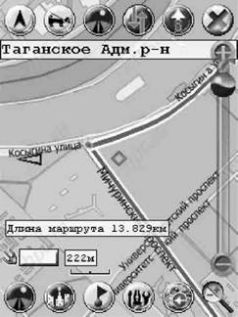

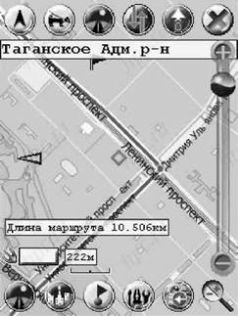

    Cкажем, необходимо проехать от Мичуринского проспекта на площадь Гагарина. Система предлагает маршрут более короткий по расстоянию, но не самый быстрый, поскольку большое количество времени тратиться на светофоре при повороте с Ломоносовского проспекта на Ленинский проспект. Опыт показал, что разница в три километра нивелируется экономией времени.

    Маршруты-невидимки

    В этой главке речь пойдет о маршрутах, которые нельзя проложить. В течение всей недели мне пришлось довольно часто ездить в центр города. В процессе этих поездок мне удалось обнаружить маршруты, которых не существует и объекты, к которым нельзя проложить маршрут.

    Имеется в виду следующее. Есть на карте Москвы здания, к которым программа не может проложить маршрут, как будто к ним нельзя проехать. Объяснить это явление я, к сожалению, не могу, тем более, что проезд есть в действительности и обозначен на карте. Правда, проблема легко решается, нужно только указать в качестве конечного пункта номер соседнего дома на той же улице.

    Пунктом назначения был Старомонетный переулок, дом №5. Проехать к этому дому не удалось, маршрут сгенерировался только, когда я указал в качестве цели дом №14.

    Теперь вернемся к маршрутам-фантомам. Речь идет о тех маршрутах, по которым нельзя проехать, но программа их все же прокладывает. Например, указывает поворот, который оказывается запрещенным. Хорошо, что навигатор умеет прокладывать маршруты автоматически, как только вы отклонитесь от своего старого маршрута. Поэтому, обнаружив отсутствие поворота, я просто продолжал движение по главной дороге и переключался на новый маршрут, который благополучно приводил меня к конечной точке.

    Существует несколько причин возникновения таких ошибок. Во-первых, строительные работы, которые не заносятся на карту. Признаться, действительно очень сложно оперативно заносить на карту все дорожные работы, а главное во время их потом убирать.

    Вторая причина — это изменения, которые не успели внести в данную версию карты. Единственный способ бороться с этим — самостоятельно закрыть проезд до появления очередного обновления программы.

    Московская область

    Признаться, если карта Москвы меня приятно удивила своей подробностью (несмотря на наличие неточностей), то с московской областью дело обстоит несколько хуже.

    Проведя всю рабочую неделю по Москве, на выходные я собрался на дачу. Маршрут мой был предельно прост, поскольку дача находится рядом с деревней Оболдино. Сначала (в пределах Москвы) все было просто прекрасно. Трудности начались после того, как я свернул с МКАД на Щелковское шоссе. Вдруг в 2 км от МКАД обнаружился левый поворот, который выводил меня на идеальный маршрут. Обычно мне требовалось проехать около 40 км, чтобы добраться до дачи, а согласно этому маршруту всего 28 км.

    Экономия времени, отсутствие пробок — это все, конечно, хорошо, но есть одно «но». К сожалению, на Щелковском шоссе нет этого левого поворота. Поэтому, принудительно закрыв проезд по этой вновь открытой дороге, я «получил обратно» свои законные 40 км.

    Виной тому — степень детализации и достоверности карты Московской области. В некоторых местах все же встречаются неточности. Жаль, уж больно новый маршрут был заманчивым, в какой-то момент времени даже захотелось его самостоятельно проложить…

    Если бы…

    Как уже достаточно опытный пользователь позволю себе сделать ряд предложений, которые бы улучшили удобство пользования программой, по крайней мере, для меня.

    Итак, мне кажется, что в последующих версиях Pocket GPS Pro Moscow было бы неплохо:

    • реализовать приоритеты работы светофоров.

    • все-таки помещать данные о продолжительных строительных работах, которые, учитывая специфику отечественного дорпрома, могут идти от нескольких месяцев до года (Народная мудрость: «Нет ничего более постоянного, чем временное»).

    И отдельно, это уже касательно связки — Mio 168 и PocketGPS Pro Moscow — было бы здорово, если бы производители КПК все-таки выпустили машинку с поддержкой беспроводной связи стандарта Bluetooth и встроенным cпутниковым приемником. Тогда можно было бы подключать мобильный телефон с поддержкой Bluetooth и GPRS, не доставая его из кармана, или же пользоваться беспроводной гарнитурой, чтобы слушать подсказки программы о смене направлений движения.

    Постоянное обновление

    Основное решение всех проблем — это постоянное обновление карты, над чем разработчики (насколько я знаю) постоянно работают и будут работать. Более подробную информацию о навигационной системе PocketGPS Pro Moscow можно найти на ее сайте — gps.ru.

    Вместо заключения

    Мой инструктор (в перерывах между вдумчивыми рассуждениями о дорогах и некоторых непутевых автомобилистах, которым не место за баранкой) любил повторять, что для того, чтобы уверенно чувствовать себя на дороге нужно соблюдать всего три правила:

    • никогда не проезжать перекрестки на желтый свет

    • держать постоянную дистанцию до впереди идущего автомобиля

    • стараться всегда держаться одной полосы.

    Плюс, конечно, знать правила дорожного движения. Прошедшие годы практики вождения по Москве только подтвердили справедливость его утверждений.

    Та же ситуация и с описанной выше навигационной системой. Работа с этой программой будет удобной, а сама она бесспорно полезной, если соблюдать простые правила:

    • проложив маршрут между двумя точками, выведите весь маршрут на дисплей компьютера и ознакомьтесь с ним

    • обязательно загрузите пробки с помощью специального сервиса или самостоятельно расставьте искусственные заторы

    • установите нужное расстояние, на котором будет появляться уведомление о необходимости изменения направления движения. Подберите его так, чтобы вы имели возможность перестроиться в нужный ряд перед выполнением маневра.

    Глава 9. Реальный GPS

    Все началось с того, что в ленивой пляжной беседе один знакомый капитан упомянул устройства спутниковой навигации. Новость заключалась в том, что приемники стали довольно компактными и стоят 300-400 долл. И габариты, и цены сразу навевали мысли о сотовой связи, так что сам собой созрел вопрос: а сколько стоит абонентская плата? Как утверждал капитан — нисколько! Это было до того удивительно, что информация о доступности услуги запомнилась. А дальше в подсознании к этой новости стали приклеиваться различные бытовые ситуации, и в один прекрасный момент, когда жизнь впервые столкнула меня с GPS-приемником, я проявил к нему реальный покупательский интерес.

    Случаи из жизни

    У приятеля на даче сразу за забором начинается довольно большой лес. Утренняя прогулка вглубь леса по протоптанной дорожке закончилась желанием побродить по менее цивилизованным уголкам, в результате чего четкое направление движения «нах хаузе» («домой» — нем.) было потеряно. Не скажу, что стало страшно (далеко уйти не удалось), но ощущение дискомфорта присутствовало. Вот видеть бы хоть направление (азимут) и расстояние до приятельской дачи!

    Летом в выходные очень хочется выбраться на природу. Полежать где-нибудь на песчаном пляже, искупаться… Однако в погожие дни все известные места отдыха всегда переполнены. При этом становится навязчивой мысль о том, если свернуть с основной трассы на незнакомую грунтовку, то можно попасть в чудесное и совершенно «дикое» место на берегу уединенного озерца. В этом случае нужна очень хорошая карта (может быть, даже военная) и четкое понимание того, где ты находишься. Нужны навыки ориентирования на местности, но меня этот вид спорта никогда не привлекал. А вот старому доброму «персональному ассистенту» я бы с удовольствием поручил всю черновую работу по «охоте на лис».

    Кстати, штурманские навыки нужны и во время длительных поездок по Золотому Кольцу или автомобильного путешествия «на море». Постоянно вглядываться в двусмысленные указатели направлений и населенных пунктов — дело весьма ответственное и утомительное. А когда в один прекрасный момент знак «ремонт дороги» предлагает вам свернуть с трассы, остается только надеяться на «заботливых и внимательных» дорожных рабочих, которые отметили маршрут объезда разнообразными знаками и указателями направлений. Другими словами, вам надо слепо положиться на затуманенный алкоголем и матерными мыслями мозг пролетария дорожного труда. Согласитесь, очень неуютно. А вот если бы на карте, пусть даже недостаточно подробной, можно было увидеть свое положение, задача перемещения в заданном направлении была бы решена. Компас? Компаса было бы достаточно при перемещении на танке, а вот автодороги выписывают причудливые крендели, и тут полярной звездой не обойдешься.

    А как вам такая история: приезжаете вы в Италию. Берете напрокат машину. Хотите поездить по достопримечательностям Рима, прокатиться к побережью, а может быть, чем черт не шутит, и до Венеции добраться. И тут возникают многочисленные проблемы: итальянцы в массе своей не говорят по-английски и дорожные указания дают весьма бестолковые. Особенности разметки и указателей с непривычки запутывают, так что огромное количество времени приходится крутиться в одном районе в поисках нужного места. Понятно, что можно выучить итальянский язык и привыкнуть к одностороннему движению, но на это нужно время. Кроме того, наверняка, в других городах и странах — совсем другие особенности. Что же теперь, и финский учить? А как бы помогло устройство, позволяющее самостоятельно, без нудных переговоров с аборигенами, расшифровкой карт и дорожных указателей, проложить маршрут и двигаться по нему!

    Рекламная эйфория

    Как ни странно, именно последняя ситуация (а не значительно более частые бытовые случаи, перечисленные выше), именно она послужила толчком к тому, чтобы в голове всплыли слова капитана о спутниковой навигации. И что же? В первом попавшемся на глаза магазине потребительской электроники (дело было не в Москве) обнаружилось симпатичное компактное устройство, содержащее в себе карты всего мира с детализацией с точностью до улицы (!) и позволяющее жирной точкой отмечать ваше положение на этой карте! Мало того, машинка знала, где можно найти приличную гостиницу или остановиться перекусить и подсказывала стрелками, как туда проехать! На меня это произвело сильное впечатление, но не настолько, чтобы сразу выложить за карманного лоцмана 600 долл. Однако мысль о том, что надо бы поподробнее узнать о системе навигации, приемниках и их стоимости, сформировалась окончательно и начала требовать незамедлительного выхода в Интернет.

    Первым делом отыскалась фирма-родительница чудесной коробочки с названием Garmin III Plus. Дальше пошли конкуренты, сайты, посвященные GPS — количество информации нарастало, как снежный ком.

    Выяснилось, что система GPS (Global Positioning System — Система глобального позиционирования) разработана и внедрена военными из США, «повесившими» вокруг земного шара 24 спутника так, чтобы американский солдат, корабль или самолет мог в любой точке земного шара определить свои точные координаты. Система была открыта и для «штатских», но с сильным загрублением показаний приемника (в этом году военные сняли ограничение точности). Принцип системы глобального позиционирования базируется на определении расстояния до спутника по временной задержке сигнала от него. На спутниках установлены атомные часы, выдающие в эфир «сигналы точного времени». Таким образом, для определения физического положения приемника требуется 3 спутника (при условии, что в приемнике тоже атомные часы) и 4 спутника — если часов нет (а их и быть не может). Кроме того, спутники гонят информацию о себе, своих координатах, отклонениях от орбит и прочую сложную ерунду, которая обрабатывается приемником. Ну а чтобы повысить точность определения координат, используется система дифференциальных поправок. Эта услуга оказывается за деньги и России в целом не грозит (нужна сеть станций с известными координатами, которые транслируют информацию для приемников на радиочастоте — пока эта роскошь доступна только питерцам).

    Начитавшись разного ликбеза по вопросам спутниковой навигации, я стал окончательным поклонником систем GPS и даже самоуверенно решил завести домен с именем gps.ru, чтобы нести просвещение в массы. Оказалось, что домен такой существует, да еще как! Наличие мощной тусовки в России несказанно удивило. Обнаруженная конференция на сайте gps.boston.ru поразила опытными знающими людьми и дельной информацией о самых разных аспектах Глобального Позиционирования.

    Здесь, в частности, выяснилось, что походники давно используют карманные приемники для прокладывания маршрутов и четкого их прохождения. Охотники и рыболовы отмечают координаты заветных охотничьих и рыбных местечек, а автотуристы обмениваются маршрутами с указанием автозаправок и, что сильно рассмешило, гаишников с радарами. Кроме того, существуют геодезические ресурсы, объясняющие любителям основы картографических премудростей. Однако, наряду с радостным изумлением, начало возникать чувство опасения, что все прелести карманных навигаторов — это зачастую рекламная пропаганда. Выяснилось, что приемник должен видеть большую часть неба со спутниками, причем в прямой видимости их должно быть не менее четырех, иначе возможны сильные погрешности. Что в лесистой местности, а так же в узких улочках с высокими домами, где небо плохо просматривается, приемник может и вовсе «потерять координату». В городах возможно и большое количество радиопомех, мешающих уверенному приему. Все эти облачка начали заслонять сияющее солнце GPS.

    Теоретические опасения

    Первым опасением на пути внедрения спутниковой навигации в жизнь дилетанта был вопрос чувствительности и надежности работы прибора. Если в улочках старого города или в лесу, электронный Сусанин посчитает миссию выполненной, то убить его — значит, в лучшем случае, потерять несколько сотен долларов, а в худшем — получить большие проблемы с выходом, в прямом смысле, из создавшейся ситуации.

    Второй вопрос связан с точностью карт. Наученный горьким опытом блуждания по картам автодорог в совершенно незнакомой местности, я с полным основанием мог предположить, что нарисованные ниточки улиц могут довольно приблизительно соответствовать их реальному географическому расположению. Если на карте в один прекрасный момент вы «перескочите» с одной улицы на другую, то в навигации запутаетесь точно. Короче говоря, надо было узнать, насколько документально карты отображают реальную картину местности.

    Однако если выяснится, что точные карты действительно соответствуют, или только хорошие (военные) карты дают исчерпывающий ответ, то надо придумать, где их достать. При этом нужно быть уверенным, что в любом месте (будь то Европа, Подмосковье или Архангельская область) под рукой окажется тщательно проработанный картографический материал. Вот с какими мыслями я приступил к расспросам специалистов, а потом и к исследованиям конкретной аппаратуры.

    Анализ программного и аппаратного обеспечения

    Бытовые приемники можно условно поделить на три группы:

    • Первая, самая малочисленная, представляет собой «датчики», которые принимают спутниковую информацию, обрабатывают ее и в виде стандартизованных записей выдают в порт компьютера.

    • Во вторую группу входят устройства с жидкокристаллическим дисплеем, отображающие маршрут, отслеживающие путь, направление и скорость движения и пр. Таким образом, оставив у дороги машину и запомнив в GPS-приемнике ее местоположение, можно смело удаляться в чащу, бродить там сколько душе угодно и помечать устройством разные грибные места, затем спокойно вернуться по проложенному треку к машине, а через год безо всяких трудностей повторить процедуру, пользуясь сохраненной информацией о навигационных точках (waypoints).

    • Третья, наиболее дорогая группа устройств содержит в себе возможность навигации по карте (moving maps). Карты выпускаются изготовителями и третьими фирмами и довольно подробно освещают жизнь за границей (в Америке и Европе). Однако можете даже не искать в фирменных анналах Россию — это просто огромное белое пятно. Достаточно посмотреть на подробнейшую карту автодорог, которую предлагает Microsoft в пакете AutoRoute, чтобы узнать, что Москва живет одним МКАДом и двумя-тремя шоссе, делающими карту дорог нашей столицы похожей на пацифистский знак.

    Все вышеперечисленные устройства могут подключаться к настольным и карманным компьютерам. Это значит, что даже из примитивного приемника в стандарте CompactFlash, который присоединяется к вашему PDA или HPC, можно сделать мощный навигатор с картой.

    Участники GPS-движения рекомендовали проверенный личным опытом вариант с Palm-машинками. Самыми распространенными продуктами для навигации на этой платформе служат пакеты Atlas и HandMap.

    Первый оперирует растровыми (Bitmap) картинками и позволяет, таким образом, использовать любые бумажные карты, отсканированные и загруженные в компьютер. Возможности продукта довольно широки: от масштабирования отображения и автоматической подгрузки детальных участков карт, до планирования маршрутов и навигации по карте в on-line с помощью GPS.

    Второй пакет использует собственный векторный формат представления карт, но допускает «ручную» подготовку и загрузку картографического материала. Таким образом, в арсенале карт для HandMap имеются карты Питера и Москвы, созданные энтузиастами из России.

    Ребята, которые пользуются карманными компьютерами типа PalmPilot (Palm, Visor и иже с ними), говорят, что лучшего и желать нельзя, однако я начал практические исследования навигации с помощью Pocket PC. Эта платформа показалась мне более привлекательной для решения поставленных задач.

    Аргументы в пользу устройств Windows CE были следующие:

    • Это самостоятельный класс карманных компьютеров, имеющих «взрослые» интерфейс и программное обеспечение.

    • Это не записные книжки: использовать Windows CE в качестве записной книжки ужасно неудобно и Palm дает здесь 100 очков вперед. Это машинки, «питающиеся» стандартными форматами данных с настольных машин и, главное, приспособленные для этого! Попробуйте запихнуть 80 Мб растровых картографических данных (подробная карта московской области) в Palm — ничего не получится. Единственный представитель Пальмового царства, способный на это — это TRG. Но, боюсь, и он не сможет переварить такой объемный кусок информации, да еще и в стандартном «взрослом» формате. Мало того, популярный сборник автодорог Европы с подробнейшими картами и базами данных по музеям, гостиницам и ресторанам издается Microsoft и имеет «ответную часть» для Pocket PC. К сожалению, Pocket Streets не позволяет работать с GPS, но, надеюсь, это временное явление. В любом случае, карт мира такого качества для платформы Palm просто не существует. — Третьим весомым аргументом в пользу Windows CE является наличие для этой платформы версии OziExplorer — программы, которая, по мнению российских и зарубежных специалистов, является на сегодняшний день лидирующей в области GPS-навигации. Разработчики же заявляют, что кроме Windows CE никакая «карманная» платформа ими поддерживаться не будет.

    О последнем (условно-бесплатном) программном продукте мы еще поговорим, а пока к основным аргументам можно добавить: наличие яркого цветного дисплея, который воспроизводит карты практически в печатном виде, и весьма объемный труд российских программистов, создавших прекрасную карту Москвы для Windows CE. Пакет PalmGIS позволяет с точностью до дома ориентироваться в Москве, прокладывать маршруты с учетом дорожных знаков и пробок и работать с картой в движении с помощью GPS-приемника. С практических упражнений с этим пакетом и приемником eTrex фирмы Garmin я и начал.

    Практический опыт

    Подключив без всяких проблем GPS-приемник к Cassiopeia E-115 и установив на нее пакет навигации по Москве PalmGIS, я начал кататься по городу. В первый же день сомнения в чувствительности и точности навигатора рассеялись: приборчик, «выброшенный» на «торпеду» и произвольно там болтающийся, стабильно «ловил» от 3 до 6 спутников и показывал точность измерения 6-10 метров. Этого вполне достаточно, чтобы позиционировать свое местоположение на карте. Когда видишь на карте Москвы ползающий точно по улицам кружок, замирающий перед перекрестками на светофорах и поворачивающий в точности с одной улицы на другую, испытываешь просто детский восторг! Как вы уже догадались, с картой тоже проблем не было: небольшие погрешности на окраинах не вносили путаницы в ситуацию, и определить свое местоположение на карте всегда было довольно легко.

    Уже вечером, когда городское движение поутихло, я попытался проверить «условия плохой видимости». При этом оказалось, что я не могу вспомнить, где в Москве находятся узкие улочки с высокими, загораживающими небо, домами. На ум шли только кварталы возле Сухаревки — там я и катался. Никаких загрублений точности, потери сигнала и неожиданных показаний карты я не обнаружил. Остался открытым вопрос о радио-зашумленности в европейских городах с узкими улочками и высокими домами, а в остальном все вопросы, поставленные в разделе «теоретические опасения», были сняты одним махом!

    Следующее исследование базировалось на пакете OziExplorer CE с загруженной «двушкой» (в 1 см — 2 километра) Московской области и поездке в Сергиев Посад.

    Точность картографического материала была отменной! Трек (путь, «прочерченный» GPS-навигатором) ложился в точности на улицы и трассы. Только в одном месте мы «съехали с дороги», но это нисколько не помешало навигации. Интересно было наблюдать, как на развязках стрелочка, показывающая наше положение, начинала разворачиваться, в точности повторяя движения машины. Прозевав в одном месте поворот, мы без проблем поехали дальше по развилке и, перестроив на ходу трассу и наметив «обходной» маршрут, приехали прямо к Лавре! Приятно было с видом предсказателя сидеть и говорить, что через два километра будет мост, а затем можно будет повернуть направо!

    Глава 10. Особенности национальной GPS-навигации

    Итак, наш поход начинается!

    Выходим из вагона поезда с романтическим названием «Москва-Лабытнанги» и сразу понимаем, что «здесь вам не тут»! Хотя, вроде бы, и погода хорошая, а тянущий ветерок продувает насквозь. Но мороз не может остановить нашего руководителя — настоящего борца за продвижение технического прогресса в районы дальнего севера. Он сразу же пытается привязать карту в Palm Vx к координатам нашего реального местоположения. Стоя на морозе, терпеливо ждем завершения исторического момента. Мы ведь тоже за прогресс! В общем-то…

    Попутный вездеход, неизвестной, но весьма «проходимистой» конструкции, не дает нам, как следует, согреться ходьбой и довозит почти до входа в наше ущелье — точку отправления. Взметнув к небу тучи снега гусеницами, он скрывается, а мы проходим на лыжах немного дальше и встаем на первую ночевку.

    Примерно -20° и ветерок. Все занимаются обустройством быта, но нашего руководителя интересует только процесс «привязки второй координаты» в Palm Vx, проверка работы Cassiopeia E125 и GPS eTrex. Оказывается, все работает! «Не ждали» называется. И даже то, что мы видим на бумажной карте и вокруг, вполне совпадает с показаниями приборов!

    Засыпаем, приятно пораженные силой знаний.

    Выводы дня:

    • GPS для Palm Vx показывает, что нашел целых 12 спутников и долго перебирает на экранчике какие-то числа. Ожидание результатов затягивается и по сути ничем не оканчивается. Так и не понятно — определил приемник свое местоположение или нет. Для полной уверенности, что сигналы спутников принимаются четко и можно работать дальше, нужно перейти в другое приложение (NMEA Monitor), а это не очень-то удобно.

    • Другой испытуемый — eTrex в связке с Cassiopeia «соображает» намного быстрее: улавливает сигналы спутников и тут же отображает точность измерения координат.

    Правда, Cassiopeia E-125 пока ориентируется на местности хуже нас: разница в определении точки на карте составляет около 800 метров. В то время как максимальная точность наших измерений — 6 м. Вероятно, это связано с тем, что карту для Кассиопеи пришлось готовить на настольном компьютере.

    Координаты места ночевки:

    N 66 59 21,5

    E 65 28 40,4

    Ходьба на лыжах — несколько забытое с прошлого года ощущение — настолько захватывает нас, что предводитель вспоминает о своей миссии «носителя прогресса» только после обеда. Мы решаем совершить радиальный выход на перевал Грандиозный, если только это нам позволит погода.

    Как раз погода вызывает некоторые сомнения. С одной стороны, вроде бы солнечно и ясно, но холод и ветер сводят эти прелести на нет. К тому же откуда-то наползают облака.

    Начальник достает заветную коробку с устройствами и перекладывает навигационное оборудование из нее во вместительный карман своей ветровой куртки. Он хочет проверить работу Cassiopeia E125 и GPS eTrex и Palm Vx в движении, но… Ничего хорошего из этого не получается.

    Техника — это вам не люди! Она не может работать в таких нечеловечески холодных условиях! Всего один переход на морозе минут в сорок — и eTrex замерзает совсем, а Palm Vx сначала несколько раз сбрасывает уже загруженную карту, как будто мы из нее уже вышли, а потом и вовсе темнеет экраном и умирает. Однако мы точно знаем, что не могли выйти из района Рай-Из, совсем этого не заметив, и Юра перекладывает все замерзшие «железки» во внутренний карман — отогреваться.

    Уже вечером, в относительно теплой палатке и при ближайшем рассмотрении, оказывается, что дело было не только в морозе, но и в ошибке пользователя! Просто первая координата, определенная при сходе с поезда, была установлена не совсем верно, и это сбивало с толку бедный Palm Vx.

    Выводы дня:

    • GPS-приемник eTrex выдерживает на морозе около сорока минут. В противном случае приходится придумывать, как его отогреть.

    • Причина периодического сброса карты на Palm Vx — неправильно определенные в первый раз координаты привязки. Видимо во время их установки GPS-приемник еще не вышел на рабочий режим. Точки привязки карты можно отредактировать вручную, что мы и сделали.

    Все с утра настроены на прохождение красивейшего перевала Водопадный, который начинается в 50 м от нашей палатки и представляет собой три ступени лазурного чистейшего льда! Правда местами встречается еще и вода, по-видимому, натопленная солнцем.

    Погода хорошая: мороз, ветер и солнце. Мы уже поняли, что здесь, когда говоришь о погоде, про ветер можно и не упоминать. Он подразумевается всегда. Так что погода просто отличная!

    Надеваем кошки и… Не снимаем их до позднего обеда. На обеде начальник, одной рукой устанавливая горелки, другой сооружая снежную стенку от ветра, третьей достает аппаратуру. На радость ему Palm Vx, у которого теперь полный порядок со всеми определяющими координатами, абсолютно правильно показывает, где мы находимся!

    После обеда он расхваливает свою технику: можно посмотреть на компас в движении, можно определить аномалии отклонения от нулевого меридиана, можно узнать на какой мы сейчас высоте и т.д.

    Чуть позже начальник, как и подобает настоящему руководителю, отправляет одного из нас вперед прокладывать путь, а сам пытается выяснить с помощью Palm Vx среднюю скорость нашего передвижения. Все работает отлично и наша скорость на так уж мала — 3 км/ч! К вечеру погода начинает портиться и солнечный день постепенно превращается в туманный вечер.

    Ужасная видимость!… Но Cassiopeia довольно точно определяет на карте место нашей ночевки, Юра ставит на карте точку waypoint и на всякий случай записывает ее координаты в блокнот.

    Выводы дня:

    • Всего за два походных дня уже проявились первые закономерности в работе нашего навигационного оборудования: у Cassiopeia E-125 на морозе немного темнеет экран, но это регулируется простым увеличением яркости. Экран Palm Vx на морозе замерзает, становится темнее и начинает «тормозить», медленно перерисовывая изображение. Зато в Palm Vx есть очень полезное приложение, позволяющее пользоваться GPS-приемником как компасом и определять отклонение магнитного меридиана. Надо сказать, весьма полезное качество на Полярном Урале, где это отклонение составляет ни много — ни мало 22 градуса!

    • GPS eTrex, благодаря отличному приему сигналов спутников, может работать из кармана ветровой куртки, что помогает решить проблему с замерзанием и позволяет ориентироваться прямо в движении. Длинный кабель, соединяющий его с Cassiopeia E-125, делает возможной длительную работу на морозе. GPS кладется в теплый карман, а карманный компьютер можно вынимать, так как при этом его аккумулятор греется от рук даже через рукавицу.

    • На этот раз результаты нашего ориентирования совпали с результатами Кассиопеи, что позволяет сделать вывод о погрешностях карты. Очень жаль, что в OziExplorer CE нет возможности ни создания, ни редактирования точек привязки карты. Все нужно готовить заранее, на настольном компьютере. И наоборот, в случае Palm очень приятно, что такие возможности есть — это делает работу с картой более гибкой. Карта в Palm требует две точки привязки, которые их можно редактировать.

    • Вечером меняем батарейку у Cassiopeia. Старая еще может работать, но рисковать не хочется. Предыдущей ночью было явно за 30 мороза.

    Координаты места ночевки:

    N 66 56 28,5

    E 65 26 38,0

    Высота ночевки: 687 метров над уровнем моря.

    Кто бы мог подумать, каким будет этот день и как он закончится! Серое ветреное, но довольно теплое утро. По плану у нас намечен к прохождению перевал под названием Неожиданный. По сути, нам надо просто перейти через узкую часть плато. Но это оказалось совсем не так легко.

    Поначалу была плохая видимость — метров 150, потом видимость ухудшилась до 50 метров. Когда мы поняли, что перевал где-то рядом, уже практически ничего разглядеть было невозможно. Надели кошки и поползли вверх. А когда выбрались на верхнюю часть плато, то поняли, что лучше бы нам было этого не делать. Наверху бушевала пурга.

    Мы довольно долго искали более-менее подходящий спуск, постоянно натыкаясь на обрывы и скальные сбросы. Судя по карте, относительно нормальный спуск был только в одном строго определенном месте.

    Жить хотелось очень и наш руководитель, держась за камни, достал Cassiopeia. Маленькая и тяжелая, она в подобной ситуации была несомненно более удобна, нежели разрываемая ветром бумажная карта. Мы почти не видели в пурге, что он конкретно делает, и через некоторое время, руководствуясь его окриками и энергичным размахиванием рук, двинулись куда-то сильно влево. Как оказалось впоследствии, Cassiopeia не подвела и показала нам не только точку спуска, но и высоту, на которой мы находились в тот момент.

    Спуск затянулся, ветер со снегом нещадно молотил и сдувал нас, не позволяя даже лицо повернуть в сторону. Двоих участников буквально смело со склона: прокатившись вниз около двухсот метров, они сумели остановиться. Таким образом, было обнаружено, что скальных сбросов ниже нет, и вскоре к ним присоединились остальные.

    В обстановке, близкой к атмосфере Соляриса, мы куда-то спустились. Состояние в команде было унылое, и наш мудрый руководитель, чтобы нас всех утешить, произнес: «Ставим скорее палатку, а там включим GPS и узнаем, куда мы попали!»

    Мы сразу успокоились, повеселели и, крепко держась друг за друга, чтобы не улететь, довольно быстро поставили палатку и соорудили снежную стеночку вокруг нее. Попасть в стены капронового домика было сущим удовольствием! Как нельзя кстати оказалась и плитка шоколада. Ощутив необыкновенный прилив сил, решили все-таки узнать, где мы, собственно, находимся. Когда начальник все соединил и включил, мы увидели на маленьком экране Cassiopeia свое местоположение. Надо сказать, что чертовски приятно было в эту трудную минуту увидеть на карте большую красную стрелку c надписью «Вы находитесь здесь». Ну просто слезы на глаза навернулись! Слава техническому прогрессу! С этой мыслью мы и провели ночь, причем из-за сильной пурги каждые два часа один из нас выбирался наружу и около часа пытался очистить палатку от заваливающего ее снега.

    Выводы дня:

    • События этого дня наводят на мысль, что основным применением GPS в путешествиях может стать именно ориентирование в плохую погоду, когда компас или карту использовать либо тяжело, либо просто невозможно. Возможно, что брать с собой подобный комплект навигационной аппаратуры стоит даже, если он пригодится всего лишь один раз. При грамотной настройке и умелом использовании все эти «технические навороты» в походе могут сильно выручить, а возможно и спасти жизнь.

    Координаты места ночевки:

    N 66 55 25,3

    E 65 20 48,0

    После ночной борьбы со стихией просыпаемся поздно. Пурга кончилась, и после визуальной проверки нашего местоположения делаем вывод: наши с Cassiopeia мнения по этому поводу абсолютно совпадают.

    Без завтрака, опасаясь начала новой пурги (так как ветер дует очень сильно), мы быстро уходим вниз. Теперь время для проверки Cassiopeia и GPS в движении. Все работает здорово.

    Добравшись, наконец, до места, где ветер не сдувает с ног, решаем плотно пообедать. Наш руководитель в процессе приготовления еды не участвует, зато просит каждого, кто проходит мимо него, сфотографировать его с любимой «Касей» на фоне гор.

    Вечером на ночевке приходят мысли о том, как здорово было бы взять с собой GPS-комплекты летом: они не будут мерзнуть, и их можно будет использовать на полную мощь.

    Следующие три дня можно условно объединить, так как ничего значительного не происходило. Наш путь лежал к высшей точке Пайпу-дынского массива, расположенного в нескольких часах езды на поезде.

    За минуту выгрузившись на нужной станции, мы всего часа за четыре добежали по морозцу и при сильном боковом ветре до почти незаметного леска (несколько деревьев и кустов) прямо перед «нашей» вершиной и поставили палатку. Выбраться утром из палатки оказалось почти невозможно — опять началась пурга. День прошел в тоскливом ожидании и изучении все новых и новых возможностей наших навигационных приборов.

    Координаты места ночевки:

    N 67 06 50,7

    E 65 18 52,3

    Высота ночевки: 185 метров над уровнем моря по показаниям Cassiopeia.

    205 метров над уровнем моря по показаниям Palm Vx.

    Никто не мог представить, что с утра погода может быть так великолепна! На небе ни облачка и, что самое поразительное, нет ветра. При вполне приличном морозе в тени, мы поднимались по залитому солнцем склону горы в футболках! О таком дне мечтают все путешественники, и особенно те, которые несут технический прогресс в районы дальнего севера!

    Мы поднялись на вершину Пайпудын-чорр и увидели вокруг все горные массивы Полярного Урала. Но даже это великолепное зрелище не смогло отвлечь руководителя похода от его миссии. Мы-то шли на вершину за красотой, а он — проверить показания приборов. Техника, уже в который раз, не подвела. Все цифры, высветившиеся на маленьких экранах, соответствовали визуальным наблюдениям и нашей простой двухкилометровой карте.

    Вот так закончились наши похождения по Полярному Уралу с Palm Vx, GPS eTrex и Cassiopeia E-125. Теперь мы знаем, что лучший загар приобретается под Воркутой, самые сильные ветры постоянно дуют под Воркутой, самые безлесые горы тоже находятся под Воркутой, а ориентироваться в этих горах лучше всего с помощью спутников и современной техники!

    Вершина Пайпудын-чорр

    N 67 09 34,8

    E 65 17 21,2

    Высота вершины:

    • 1082 метров над уровнем моря по показаниям Cassiopeia, 1091 метров над уровнем моря по показаниям Palm Vx. Подъем занял около 4,5 часов.

    На спуске результаты следующие:

    • Наша максимальная скорость на спуске 27,5 км/ч

    • Средняя скорость нашего движения 3,2 км/ч

    • Путь до вершины 5,82 км

    • Время 1,56 ч

    Показательно, что вновь определенные после возвращения координаты нашей ночевки практически совпали с определенными ранее. Расхождение лишь в долях секунд!

    N 67 06 50,9 точность 5 метров

    E 65 18 52,8

    Координаты поселка Полярный:

    N 67 03 28,9

    E 65 20 58,7

    Выводы по GPS-комплектам:

    Pocket PC часть (Cassiopeia + OziExplorer CE):

    • Возможность масштабирования карты.

    • Возможность работы с цветной картой (при движении по пересеченной местности летом информативность карты повышается в несколько раз).

    • Информационная строка, в которой показываются основные параметры (координаты и высота). Не надо переходить в другие приложения или копаться с GPS-приемником.

    • Возможность работы Cassiopeia с модулями энергонезависимой памяти.

    • нет ограничения на объем карты

    • карта не пропадет при жесткой перезагрузке

    • можно хранить дистрибутив программного обеспечения и backup

    • можно хранить информацию (координаты точек и т д.) в энергонезависимой памяти

    • Возможность быстрой замены аккумуляторов на КПК.

    • Отсутствие функций привязки карты на местности и коррекции этой привязки.

    Palm OS часть (Palm Vx + Atlas)

    • Привязка карты непосредственно на местности, коррекция привязки карты вручную.

    • Подзаряжать аккумулятор Palm можно лишь при помощи специальных устройств, простая замена невозможна.

    • Размеры программ невелики, скорость их работы достаточна.

    • Наличие спектра специализированных программ (Atlas, Tracker, Compass, NMEA Monitor)

    Соединение КПК и GPS через шнур

    • Длинный соединительный шнур между КПК и GPS позволяет использовать комплекс таким образом, что для работы из кармана вынимается только КПК (например, в дождь).

    • Устройства друг от друга независимы и могут эксплуатироваться отдельно (если у самого GPS предусмотрены такие функции и возможности).

    • Замена КПК на новую модель не потребует замены GPS-приемника, достаточно приобрести новый соединительный шнур.

    Комплект на основе Pocket PC можно рекомендовать профессионалам и энтузиастам, хорошо знакомым с геодезией, способным самостоятельно создать необходимую карту при помощи настольной версии OziExplorer. Кроме того, всем тем, кто не хочет разбираться ни в ориентировании, ни в геодезии, но использовать Pocket PC комплект в этом случае можно только при наличии уже подготовленных к работе карт.

    Комплект на основе Palm можно рекомендовать людям с некоторым опытом в ориентировании, способным точно определить свое местоположение для привязки карты к местности.

    Независимо от платформы в сложных полевых условиях можно рекомендовать использовать GPS-приемник, стыкуемый с КПК при помощи кабеля. Такое решение более гибко и позволяет работать с каждым из устройств по отдельности.

    В случае, когда важны габариты и вес комплекта, можно рекомендовать Palm OS комплект со специальным GPS-приемником, таким как Rand McNally.









    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Вверх
