Деревянные колодцы

Благодаря доступности дерева как конструкционного материала оно широко применяется при строительстве колодцев и в настоящее время. Однако древесина не каждого дерева годится для этой цели. Наиболее подходящим материалом является дуб, затем идут лиственница, вяз, ольха. Для надводной части, кроме дуба и лиственницы, хорошим материалом является сосна. Дуб стоит в надводной части 20–25 лет, в подводной — десятки и даже сотни лет. Береза в подводной части служит 10 лет, в надводной — 5 лет. Ель редко употребляют для сруба, так как она сильно усыхает, дает трещины и быстро гниет. Не следует применять также осину, она придает воде неприятный запах и привкус горечи, быстро загнивает, а вода приобретает гнилостный запах. Совершенно непригоден для сруба сухостойный лес, он хрупок и недолговечен. Независимо от породы лес для сруба должен быть прямым, не трухлявым, не зараженным грибком, без червоточин и плесени.

Деревянные колодцы строят обычно квадратного сечения с размерами стороны квадрата в свету от 0,7 до 1,4 м (чаще 1х1 м). Сруб делают из пластин, нарезаемых из бревен диаметром 22 см, или из целиковых бревен диаметром 15–18 см. Когда сруб сделан из бревен, легче добиться высокой плотности стенок колодца. Сруб собирают на поверхности земли перед рытьем шахты, и каждый венец его размечают для последующей правильной сборки.

Сопряжение бревен в углах сруба делают в лапу без остатка с коренным шипом (потемком) или без него (рис. 4). Потемок уплотняет угол. Венцы соединяют между собой нагелями высотой 10 см, которые по вертикали ставят вразбежку. Чтобы исключить возможность отрыва нижних венцов от верхних, соседние венцы соединяют стальными скобами, по углам сшивают с помощью брусков, а по средине каждой стороны — досками.

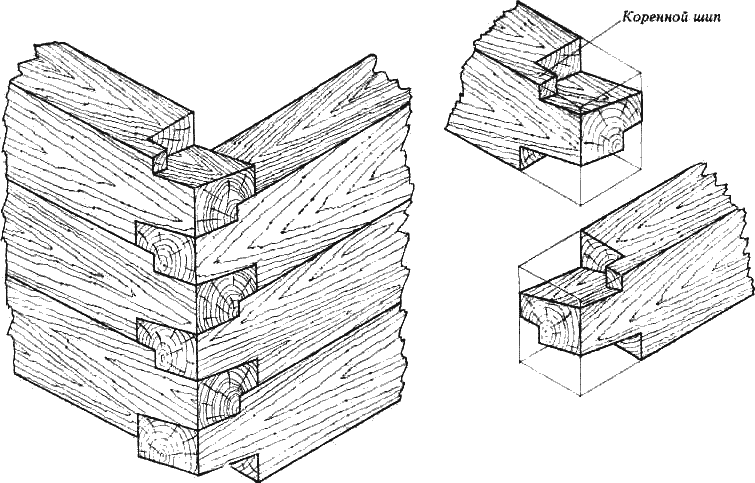

Рис. 4. Угловое соединение брусьев сруба

При глубине колодца не более 6 м, когда стенки шахты не обрушиваются и не вспучиваются, а приток воды не сильный, сруб может быть возведен непосредственно со дна готовой шахты. В этом случае сначала вырывают шахту на полную глубину с временным креплением стенок. Затем на дне шахты устанавливают раму-основание, на которой и производят сборку сруба. Иногда на дно шахты кладут лежни — бревна, распиленные вдоль, на них пришивают пол и уже на этом основании собирают сруб.

Наращивание сруба сверху применяют для колодцев глубиной, более 6 м. Работа здесь идет в такой последовательности. Сруб устанавливают на основание после отрыва шахты на глубину 3 м и выводят его из земли на три венца. Потом углубляют шахту, подрывая грунт каждый раз на глубину примерно 25 см, сначала под серединой стенок, не трогая углов. Обходят так все стороны сруба и затем подпирают их клиновыми подкладками. После этого подрывают грунт в углах, выбивают клиновые подкладки и равномерно опускают сруб. В рыхлых и сыпучих грунтах сруб может застревать в шахте, тогда его осаживают по верхнему венцу. Если это не помогает, то из бревен и досок на верхнем венце устраивают настил, на который наваливают груз массой до 30–35 т. Если и такая нагрузка не дает желаемого эффекта, работу заканчивают наращиванием сруба снизу.

Чтобы облегчить опускание сруба в шахту, основание сруба уширяют, а нижнюю часть его снабжают режущим ножом — башмаком. Башмак нетрудно сделать из стального уголка или железобетона. Или же снизу сруба устанавливают ящик без дна, поперечные размеры которого больше сруба на толщину его стенок. Что лучше — зависит от возможностей строителя колодца и плотности грунта. При большой глубине колодца (20 м и более) и твердой породе стальной башмак существенно облегчает дело.

Если грунт плотный и колодец сравнительно неглубокий, сруб, наращиваемый сверху, можно подвесить в шахте на веревках. Этот способ дает значительные удобства в работе потому, что сруб практически не мешает углублять шахту, так как основание сруба поддерживают на высоте 0.5–1 м от дна шахты. Веревки подводят под каждый угол сруба серединой, а концы несколькими витками закрепляют на раме из бревен, установленных над шахтой (рис. 5). Веревки удерживают сруб в результате трения между витками и бревнами, причем 2–3 витков для каждого конца веревок вполне достаточно. Сруб опускается в шахту очень легко — идет он с зазором, нужно только немного потравливать концы веревок на витках. Последнее позволяет в пределах размеров шахты наклонять сруб для выверки вертикальности, перемещать от стенки к стенке и даже поворачивать на некоторый угол вокруг вертикальной оси.

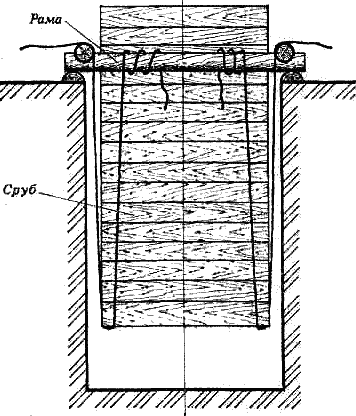

Рис. 5. Сруб, подвешенный в шахте на веревках

Наибольшую нагрузку, которую могут выдержать веревки, легко определить простым расчетом. Для этого прежде всего надо испытать веревку на разрыв, то есть определить силу (в килограммах, тоннах), вызывающую разрыв веревки. Затем эту разрывающую силу уменьшим в 2 раза (введем, как принято в расчетах, коэффициент запаса прочности 0,5) и умножим на 8, поскольку каждый угол удерживают два конца веревки. Это и будет максимально допустимая масса сруба, то есть

G=8kP,

где G — максимально допустимая масса сруба, т;

k — коэффициент запаса прочности (k= 0,5);

Р — усилие разрыва одной веревки, т.

Например, если веревка порвалась при нагрузке 1 т, то

G = 8 х 0,5 х 1 = 4 т.

Наращивание сруба снизу является предпочтительным для глубоких колодцев. Особенность этого способа заключается в том, что сруб через каждые 4–5 венцов должен иметь венец с «пальцами», то есть два нижних бревна этого венца делают с концами на 0,4–0.5 м длиннее на каждую сторону. Эти выступающие за габариты сруба концы закладывают в вырытые в стенках шахты горизонтальные углубления (называют их «заклады», или «печуры»), поджимают кверху (желательно домкратами) и подклинивают в печурах. Благодаря «пальцам» сруб надежно закрепляется в шахте и позволяет допускать длительные перерывы в работе, невозможные при других способах крепления.

В очень рыхлом грунте и в плывунах сделать печуры надежными не удается и данный способ оказывается непригодньм. Если такие породы известны заранее, шахту надо проходить наращиванием сруба сверху.

Вообще плывуны — весьма неприятная порода для строителя шахтного колодца и требуют часто специфических методов работы, заставляют пошевелить мозгами. Самая ускоренная выемка породы плывуна в шахте не позволяет углублять колодец, так как на место вынутой породы тут же притекают ее новые массы и затапливают дно шахты. Плывуны бывают однородными и неоднородными, крупно- и мелкозернистыми, могут включать обломки твердых пород или сцементировавшиеся массы песка, могут находиться в покое или в движении под напором воды. Прохождение мощных слоев плывуна, особенно под напором воды, чрезвычайно затруднительно, требует высокопроизводительной отливной техники и больших затрат. При устройстве шахтных колодцев плывун проходят только при благоприятных условиях — небольшой мощности, незначительном напоре, очень медленном движении.

Проходят плывун, большей частью забивая шпунт. Шпунт — это стенка, переборка из досок или брусьев, соединенных между собой при помощи четвертей или углов. Нижние концы досок шпунтового ряда заостряют.

Когда плывун расположен непосредственно пал водоносным слоем — источником питания колодца или сам дает воду для колодца, пройти его можно с помощью внутреннего шпунтового ящика (рис. 6). Забивают шпунт строго по отвесу деревянным обухом или ручной бабой на глубину 30–35 см между направляющей и распорной рамами. Затем удаляют породу, не обнажая концы досок шпунта, после чего шпунт опять забивают. При глубине плывуна более 1 м забивать шпунт вручную почти невозможно, и тогда его забивают с помощью копра и чугунной бабы, скользящей по направляющим.

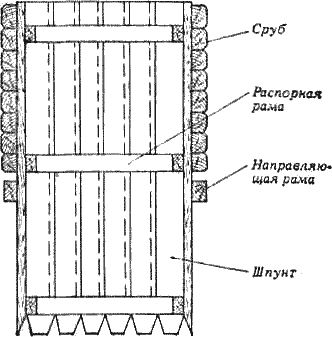

Рис. 6. Изоляция плывуна шпунтовым ящиком

В сильноразжиженных плывунах используют донный ящик (рис. 7) с крышкой и режущим стальным башмаком. Такой ящик опускают на дно шахты и вдавливают вниз, в плывун, при помощи клиньев или домкратов, которые удирают в брус, прибитый к срубу. Домкраты или клинья устанавливают с двух противоположных сторон ящика. По мере заполнения ящика плывуном крышку открывают, породу вычерпывают и поднимают наверх. Одновременно сруб осаживают ударами обуха или нагрузкой. Донный ящик позволяет пройти промежуточные плывуны толщиной 0,5–1 м.

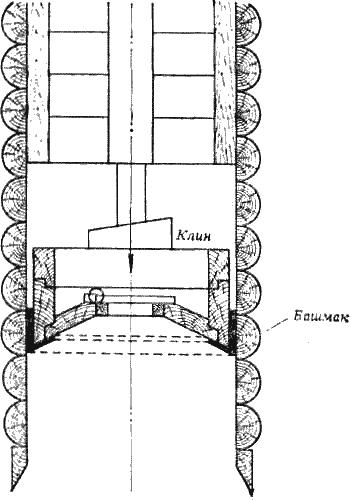

Рис. 7. Донный ящик

Более мощные плывуны (1–1,4 м) проходят, вбивая у основания сруба ряды косого шпунта длиной 0,7–0,9 м. Нижний ряд такого шпунта закрепляют каждый раз следующим рядом, расположенным выше (рис. 8). Затем косой шпунт укрепляют внутренним срубом или внутренним шпунтом с распорками.

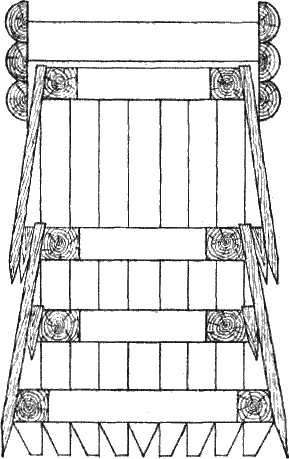

Рис. 8. Изоляция плывуна косым шпунтом

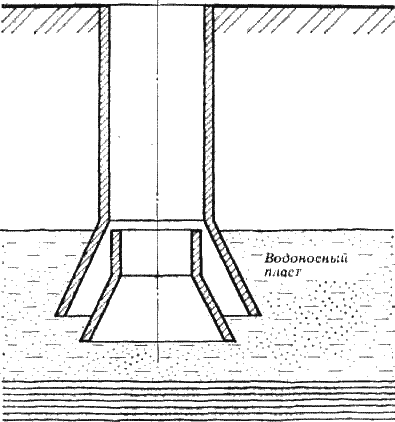

Рис. 9. Двойной шатер в водоприемной части

Водоприемную часть колодца в плывунах, особенно когда песок очень мелок и сильно разжижен, выполняют часто в виде двойного шатра (рис. 9). Вскрыв такой пласт, наращивание сруба прекращают и устанавливают второй шатер — водосборный, отступив на 0,35–0,4 м от стенок основного шатра. Сборку водосборного шатра надо производить очень тщательно снизу вверх с проконопачиванием его мхом и расшивкой рейками. Песок из внутреннего шатра при углублении шахты забрасывают между стенками, а воду откачивают.

Иногда возникает необходимость изолировать вышележащий водоносный пласт с плохой водой, пройти его шахтой. Добиваются этого также с помощью шпунтового ряда досок, которые забивают снаружи сруба. Между шпунтом и срубом в этом случае устраивают глиняный замок.

У читателя может возникнуть справедливый вопрос: нет ли противоречий в приведенных рекомендациях по проходке различных горных пород? Дело в том, что все эти рекомендации относительны и должны восприниматься не как догмы, а как руководство к действию. Слишком большое многообразие имеют породы и соответственно различные условия их проходки. Самодеятельный строитель должен сам найти правильное решение в каждом конкретном случае, применяя описанные способы.
