Тип Najin - 2 единицы

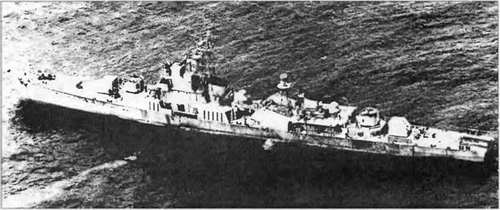

ФРЕГАТ NAJIN


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное.1240

полное. 1500

Главные размерення, м:

длина наибольшая. 73,8

ширина наибольшая 15,5

осадка при полном водоизмещении… 3,8

Главная энергетическая установка:

тип.дизельная

количество х тип ДД -

- суммарная мощность, л.с.3 х 16 РА6 280- 18 000

количество гребных винтов3 ВФШ

Скорость хода наибольшая, уз.24

Дальность плавания ходом 13 уз, мили.4 000

Экипаж, чел. (в том числе офицеров) 180 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… П-20

количество ПУ х направляющих (тип ПУ) 2 х 1 (ангар)

боекомплект.2 ПКР П-15

РЛС сопровождения НЦ и УО тип 352 («Square Tie»)


1. РБУ-1200

2. Обтекатель антенны ГАС "Star] Horn"

3. 100.*.м АУ

4. 57-мм АУ

5. 25-мм АУ

6. 30-мм АУ

7. АП СУ АО "Рысь"

8. Командно-дальиомерныи пост СУО 100-мм АУ

9. АП РЛС тип 352

10 АП навигационной РЛС "Дон-2" И. Ангар ПКРК П-20

12. 37-мм АУ

13. Штоковый бомбомет 14 Бомбосбрасыватель

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).2 x 1- 100/56 (Б-34)

резервная оптическая СУ прибор 1-Н

количество АУ х стволов (тип АУ)..2 х 2 - 57/75 (ЗИФ-31)

количество АУ х стволов (тип АУ) 2 х 2 - 30-мм (АК-230)

СУ. «Рысь»

количество АУ х стволов (тип АУ).2 х 2 -25-мм (2М-3)

Противолодочное:

количество РБУ х стволов (тип РБУ).2 х 5-252-мм (РБУ-1200)

боекомплект 95 РГБ-12

количество х тип штоковых бомбометов 2 х БМБ-2

бомбосбрасыватели2

боекомплект30 ГБ Б-1

Минное:

боекомплект.30 мин заграждения

Радиоэлектронное:

РЛС навигационная тип 956 («Дон-2») или тип 756 («Fin Curve»)

средства РТР 2/RW-23-1 («Jug Pair»)

ГАС с подкильной антенной «Stad Нот»

Корабли данного типа создавались на базе сторожевого корабля советского ВМФ пр.42. В отличие от прототипа у Najin в качестве ГЭУ используются дизели (а не ПТУ, как у пр.42), которые работают на три линии вала (у пр.42 - две линии вала). Кроме того, существенным образом был изменен состав вооружения. Число 100-мм орудий сократили до двух, 37-мм автоматы заменили на 57-мм и 30-мм, а торпедные аппараты - на ПУ для ПКР. Корпус корабля гладкопалубный, стальной, с двойным дном на большей части длины. Междудонное пространство используется в качестве топливных цистерн. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 11 отсеков. Винты и два руля корабля не выступают за основную плоскость, что улучшило возможность его использования на отмелях и в устьях рек. ГЭУ располагается в трех смежных отсеках (носовой ДЛ работает на правую линию вала, второй ДД-на среднюю, а кормовой -на левую). Надстройки выполнены из стали. Фрегаты типа Najin из-за морального устаревания всех систем вооружения не способны эффективно решать поставленные перед ними задачи.
