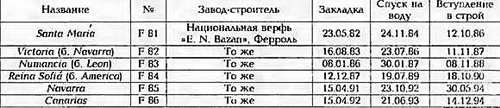

Тип Santa Maria (OliverH. Perry) - 6 единиц



ФРЕГАТ NAVARRA


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 610

полное 3 969

Главные размерения, м:

ддина наибольшая (по КВЛ). 137,7 (125,9)

ширина наибольшая,. 14,3

осадка при полном водоизмещении 4,52

осадка наиболее выступающей частью.6,6

Главная энергетическая установка:

гип. газотурбинная

количество х тип ГТД -

- суммарная мощность, л. с 2 х Fiat GE LM 2500 - 41 000

количество гребных винтов.. 1 ВРШ

количество ВДРК - суммарная мощность, л.с.. 2 - 650

Скорость хода, уз:

наибольшая. 29

под ВДРК 4

Дальность плавания ходом 20 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 223 (13)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса.«Standard SM-1MR»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)

боекомплект..8 ПКР RGM-84C и 32 ЗУР RIM-66B

Артиллерийские кочплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока» мод. 2А или мод. 2В) РЛС УО. VPS 2 '*

Противолодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. о)

боекомплект. 24 горпеды Мк 46 мод. 5

Авиационное:

количество х тип вертолетов.2 х «Seahawk» S-70L системы LAMPS III

оборудование ВПП светотехническое с системой

принудительной посадки RAST

1. Обтекатель ГАС AN/SQS-56

2. ПУ Mk 13 иод. 4

3. ВДРК

4. АП системы Мк 92 мод. 2

5. АП комплекса "Nettunel"

6. АП РЛС SPS-49 (V) 5

7. ПУ НУРС системы SRBOC Mk 37 8 АП РЛС SPS-55

9. АП РЛС RAN 30 L/X

10. Пост приема-передачи грузов на ходу в море

11. 324-мм ТА

12. АП РЛС STIR

13. 76-мм АУ

14. АП системы SATCOM

15. 20-мм АУ "Мегока''

16. АП РЛС VPS 2

17. Вертолет "Seahawk"

18. Порт ГБПА ГАС AN/ SQR-19 (V) 2

тип ангара. палубный

Радиоэлектронное:

БИУС IPN 10 с сисгемой Link 11,

SSO-28 системы LAMPS III

РЛС обнаружения ВЦ SPS-49 (V) 5

РЛС обнаружения НЦ. SPS-55

РЛС навигационная SPS-67 или тип 1650/9

система целеуказания WDS Мк 4/5

СУ ПКР, ЗРК и 76-мм АУ Мк 92 мод. 2 с РЛС RAN 30 L/X

(RAN12L + RAN30X) -для ПКР и АУ и с РЛС STIR-для ЗРК

активные средства РЭП «Nettunel» 2', Мк 3000 «Neptune» 3*

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 37 (4 х 6 - 130-мм)

ГАС с подкильной антенной AN/SOS-56

ГАС с ГПБА AN/ SQR-19 (V) 2

система противоторпедной защиты. SLQ-25 «Nixie»

" Для мод. 2В с ОЭСУ «Enosa».

Контракт на постройку в Испании по лицензии США трех фрегатов типа Oliver Н. Perry был заключен 29 июня 1977 г. Четвертый корабль был заказан 19 июля 1986 г., а пятый и шестой -28 декабря 1989 г. На их приобретение правительство США выделило 400 миллионов долларов. Несмотря на эту помощь, реализация программы шла крайне медленно. Так, например, первые два корабля серии строились больше четырех лет, хотя все главные и вспомогательные механизмы, а также ряд модулей поставлялись из США. Отсутствие средств заставило отказаться от приобретения еще четырех однотипных фрегатов. В отличие от прототипа данные корабли изначально были приспособлены для базирования вертолетов системы LAMPS III, а ЗАК «Vulcan Pha-lanx» заменили на ЗАК «Мегока». Кроме того, они имеют расширенный (на 0,6 м) и укороченный в надводной части (на 0,4 м) корпус, а также активные бортовые управляемые рули успокоителя качки. Последние фрегаты серии благодаря отработанной технологии строились в среднем чугь больше двух лет. Navarra и Canarias имеют на вооружении ЗАК «Мегока» мод. 2R с ОЭСУ «Enosa». Все корабли могут быть оснащены системами SCOT 3 и SATCOM. ЭЭС состоит из четырех ДГ типа Kato-Allison 114-DooI мощностью по 1000 кВт каждый. Navarra и Canarias имеют специальные гидродинамические наделки в кормовой части, которые за счет снижения сопротивления обеспечивают экономию топлива порядка 6%. Запас топлива 587 т. Корабли оснащены системами снижения подводного шума PRAIRIE/ MASKER.
