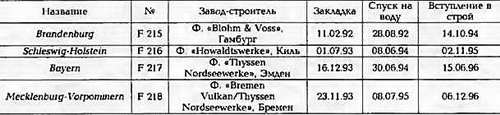

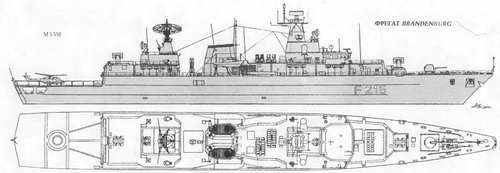

Тип Brandenburg (пр. 123) - 4 единицы

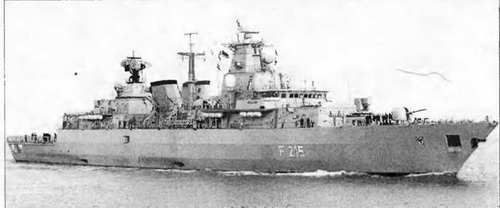

ФРЕГАТ SACHSEN


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное.4 150

полное 4 720

Главные размерения, м:

длина наибольшая (по КВЛ). 138,9(126,9)

ширина наибольшая. 16,7

осадка при полном водоизмещении.4,4

Главная энергетическая установка:

тип.газотурбинная, с раздельной работой

форсажных и маршевых двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 х LM 2500 SA-ML -51 000

количество х тип АД -

- суммарная мощность, л.с. 2 х 20V 956 ТВ92 - 11 070

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая. 29

под дизелями. 18

Дальность плавания ходом 18 уз, мили 4000

Экипаж, чел.. 218

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. «Exocet»

количество ПУ х направляющих (тип ПУ). 2x2 (ТПК)

боекомплект.. 4 ПКР ММ 38

Зенитные ракетные комплексы:

тип комплекса. «NATO Sea Sparrow»

количество ПУ ‹направляющих (тип ПУ). 1 х 16 (ВПУ Мк 41 мод. 4)

боекомплект.. 16 ЗУР RIM-7M/P

СУ Мк 91 мод.З

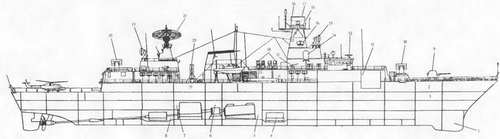

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА BRANDENBURG


1. Обтекатель ГАС DSQS 23BZ

2. Подбашенное отделение 76-мм АУ

3. Погреб 76-мм патронов

4. Носовой отсек ДГ

5. Носовое машинное отделение (ГТД)

6. Редукторный отсек

7. Кормовое машинное отделение (ДД)

8. Кормовой отсек ДГ

9. 76-мм АУ

10. ПУ ЗРК RAM И. ВПУ Мк 41 мод. 3

12 АП навигационной РЛС "Raypath"

13. АП РЛС S T1R 180

14. АП системы SCOT 1А SATCOM 15 20-ммАУ

16. АП комплекса FL-1800S

17. SMART D

18. ТПК ПКРК "Exocel"

19. Отсек 324-чм ТА

20. Пост приема-передачи грузов в море

21. АП РЛС LW08

тип комплекса. RAM

количество ПУ х направляющих (тип ПУ)2 х 21 (Мк 49)

боекомплект42 ЗУР RIM-116A-1

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1-20-мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА).2 х 2 -324-мм (Мк 32 мод. 5)

боекомплект 8 торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов2 х «Sea Lynx» (Mk 88)

оборудование ВПП светотехническое

тип ангара. палубный

Радиоэлектронное:

БИУС: SATIR-3 с системами Link И, SCOT 1А SATCOM

РАС обнаружения ВЦ. LW 08

РАС обнаружения ВЦ и НЦ SMART D

РАС навигационная.2- «Raypath»

СУ оружием общекорабельная.MWCS с двумя РЛС STIR 180

комплекс средств РЭБ. FL-1800S

пассивные средства РЭП

(количество ПУ х направляющих). SCLAR (2 х 10- 105-мм)

ГАС с подкильной антенной. DSOS 23BZ

система противоторпедной защиты SLQ-25 «Nixie»

Правительство ФРГ приняло решение о постройке четырех кораблей 28 июня 1989 г. Они являлись первыми германскими кораблями, построенными в соответствии с концепцией МЕКО. Как считают немецкие специалисты, фрегаты типа 123 прослужат от 30 до 40 лет, и за это время потребуется выполнить не менее двух модернизаций. С учетом этого предусмотрен запас по массе порядка 300 т. При постройке корабль был разбит на 50 секций массой от 12 до 300 т. Перед сборкой секции в максимально возможной степени насыщались комплектующими оборудованием и системами. Большая их часть полностью изготовлялась на заводах-субподрядчиках. Корпус корабля стальной сварной, с удлиненным полубаком, разделен водонепроницаемыми переборками на 15 отсеков, со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор-продольно-поперечный с усиленными продольными связями. Из 15 отсеков четыре являются отсеками-убежищами и ограничены взрывостойкими двойными переборками. Каждый из отсеков оснащен своими противопожарными и вентиляционными системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимальном числе отверстии в межотсечных переборках. Все трапы (в том числе и в надстройках) заключены в пожаробезопасные стальные шахты. Погреба боезапаса и БИП имеют противоосколочную защиту. Надстройки разделены на два отдельных блока и выполнены с широким использованием алюминиевых сплавов. Система стабилизации включает активные бортовые рули и скуловые кили. Рулевое устройство с злек-трогидравлическими приводами и полубалан-сирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Основу ДД составляют четырехтактные 20-цилиндровые (с V-образным расположением цилиндров) дизели, оснащенные системой водяного охлаждения, турбонаддувом с промежуточным охлаждением нагнетаемого воздуха. ГЭУ снабжена двумя комбинированными зубчато-планетарными редукторами Редукторы заключены в водонепроницаемые корпуса и могут работать даже в случае затопления отсека. Электроэнергетическая установка состоит из четырех ДГ суммарной мощностью 3000 кВт (трехфазный ток, 450 В, 60 Гц). В 2003 г. планируется оснастить корабли новой ГАС LFASS с ГПБА.
