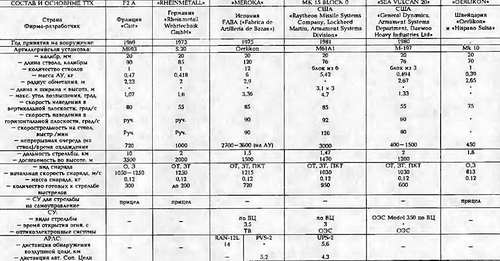

МАЛОКАЛИБЕРНЫЕ АРТИЛЛЕРИЙСКИЕ УСТАНОВКИ КАЛИБРА 20 ММ


«Oerlikon». Самый распространенный в мире малокалиберный зенитный автомат. Имеются 11 модификаций АУ с шестью модификациями качающихся частей Их них тип S имеет длину ствола 70 калибров, Vc = 835 м/с и скорострельность - 450 выстр./мин.; HS 804, Мк 16 и М55 имеют длину ствола 80 калибров, V = 835 - 850 м/с и скорострельность 700 - 800 выстр./мин; КАА и KAD имеют длину ствола 85 калибров, V0 = 1040- 1150 м/с и скорострельность 900 - 950 выстр./мин. Имеются следующие модификации АУ: Мк 2/4 (497 кг), Мк 3 (520-762 кг), А.41А (225 кг), Мк 10 (431-499 кг), Мк 24 (481-649 кг), Мк 67 (215 кг), Мк 68 (408 кг), М71 (550 кг), М75 (1900 кг), GAM-BOl (500 кг), GAM-COl (510 кг) и GAM-Ltwt (277 кг). Все АУ, за исключением югославской четырехствольной М75, одноствольные.

«Rheinmetall». Зенитные автоматы этой марки представлены четырьмя модификациями. Кроме Casspir, имеющего ДЛИНУ ствола 83,6 калибров, VQ = 720 м/с и скорострельность 750 выстр./мин, «Wegmann» и KV-SV 20 близки по своим характеристикам к S20. Практически отличия заключаются в несколько большей массе и количеству готового к стрельбе боезапаса,

Мк 15. В настоящее время наряду с Block 0, имеется модель Block 1 с модификациями 0 и 1, Block 1А и Block 1В. Каждая последующая модификация отличается от предыдущей быстродействием ЭВМ, повышением надежности сопровождения низколетящей цели, а также точности наведения АУ. При этом скорострельность АУ Block 1 Mod 1 увеличена до 4 500 выстр./мин, количество готового боезапаса -до 1470 выстрелов. Масса АУ выросла до 6,18 т Модель Block 1В дополнительно оснащается более совершенной ОЭС со схемой автоматического сопровождения видеосигнала.

«Sea Vulcan». Кроме модели 20, существуют модель 20Р и «Daewoo» ADS Модель 20P (в японском флоте-JM61 MB) предназначается для стрельбы только на самоуправление. Максимальный угол наведения 75°, скорострельность 600- 1200 выстр./мин, масса -322 кг. Модель Daewoo ADS имеет блок из шести стволов, может управляться наводчиком или дистанционно от ОЭС. Максимальный угол наведения 80°, скорострельность 1000 - 3000 выстр./мин, масса- 1200 кг.

GIAT-CN-MIT-20F2 20-мм/90. Эта АУ разработана на базе АУ CN-MIT 20М693, бывшей Hispano-Suise 820. Морская версия (имеются армейская и авиационная) принята на вооружение в 1983 г. К 1995 г. было изготовлено 150 ед. Имеется специальная облегченная АУ для катеров GIAT типа 15 на базе пушки М621 20-мм/73 со скорострельностью 650 - 850 выстр./мин.

Характеристики радиотехнического вооружения надводных кораблей приведены в части IV «Корветы и катера» справочника «Боевые корабли мира на рубеже XX-XXI веков»
