Тип Comandante Joao Belo [Commandant Riviere) - 4 единицы



ФРЕГАТ COMANDANTE HERMENEGILDO CAPELO


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 1750

полное. 2 250

Главные размерения, м:

длина наибольшая 102,7

ширина наибольшая…11,7

осадка при полном водоизмещении 4,4

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 4x12 РС2.2 V 400 - 16 000

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз.25

Дальность плавания ходом 15 уз, мили 7 500

Экипаж, чел. (в том числе офицеров) 201 (15)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 х 1 - 100/55 (мод. 1953)

СУ СТА с РЛС DRBC 31D

резервная ОЭСУ «Sagem DMA»

количество АУ х стволов (тип АУ) 2 х 1-40/60 («Bofors»)

Прот иволодочное:

количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед..Мк 46 мод. 5

Радиоэлектронное:

БИУС SEWACO FD с системой Link 11

РЛС обнаружения ВЦ. DRBV 22А

РЛС обнаружения НЦ. DRBV 50

РЛС навигационная тип 1007

средства РТР AR 700 DF

пассивные средства РЭП

(количество ПУ х направляющих).. SRBOC Mk 36 (2 х 6- 130-мм)

ГАС в подкильном обтекателе SQS-510 и DUBA ЗА

система противоторпедной защиты. SLQ-25/«Nixie»

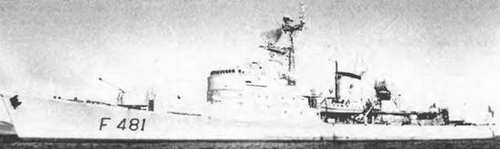

Фрегат Comandante Hermenegildo Capeio

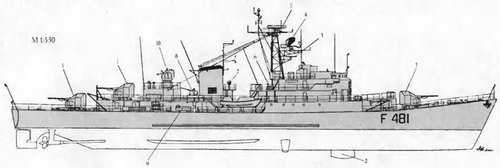

1. 100-мм АУ

2. Обтекатель антенны ГАС SQS-510

3. АП навигационной РЛС тип 1007

4. АП РЛС DRBV 22А

5. АП РЛС DRBV 50

6. ПУ НУРС системы SBROC

7. 40-см прожектор

8. 40-мм АУ

9. 324-мм ТА

10 АП РЛС DRBC 31D

Данные корабли однотипны с французскими фрегатами типа Commandant Riviere. В отличие от базового проекта оборудованы для действий в тропических условиях. Контракт на их постройку был заключен в декабре 1964 г.

В настоящее время корабли этого типа морально и физически устарели. Comandante Roberto Ivens является учебным кораблем и сохранил первоначальный (правда, в сокращенном варианте) состав вооружения.

В период с 1987 по 1990 гг. корабли прошли модернизацию, связанную с заменой части РТС на более совершенные. Одновременно (кроме Comandante Roberto Ivens) число 100-мм АУ сократили до двух и у дымовой трубы установили 40-мм автоматы. С 1993 по 1999 гг. 550-мм торпедные аппараты заменили на

324-мм и смонтировали новые ГАС с системой противоторпедной защиты.

Корпус и надстройки фрегата стальные. ГЭУ состоит из четырех непосредственно-реверсивных ДД, работающих попарно через объединительные редукторы на ВФШ. ЭЭС состоит из двух ДГ по 340 кВт и двух преобразователей тока.

В середине 90-х годов предполагалось коренным образом модернизировать эти корабли. В частности, вместо кормовых 100-мм АУ установить ангар для вертолета и ПКРК «Нагрооп». Однако из-за отсутствия финансов от этих планов пришлось отказаться. В случае необходимости фрегаты могут принимать на борт до 80 десантников. Comandante Roberto Ivens в настоящее время выведен из состава флота и, по некоторым данным, уже разобран.
